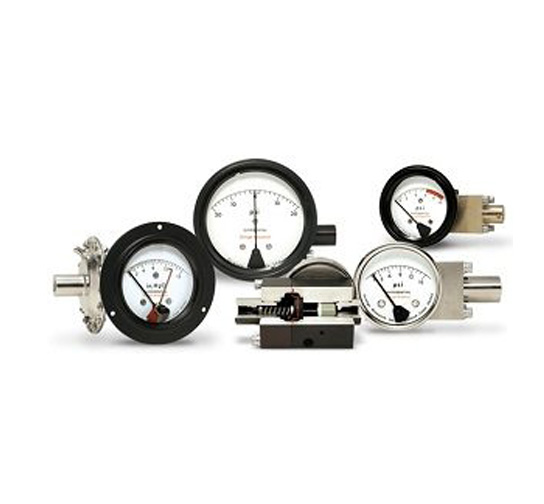

美國Orange Research 1201/1203/1303活塞式差壓表/開關

美國Orange Research

美國Orange Research 1201/1203/1303活塞式差壓表/開關產品簡介：
產品型號：1201/1203/1303
產品品牌：美國Orange Research
產品類別：壓差計
產品備注：差壓表/開關

美國Orange Research 1201/1203/1303活塞式差壓表/開關產品概述：
活塞型差壓儀表廣泛應用于液體的測量中。其尤其適合于高低壓間輸入密封要求不是很好的情況下。當介質為空氣或氣體時，或者輸入有零漂的情況下，應選擇隔膜型。開關。其特點是可測量高線壓。
1203和1303系列表開關帶一個或兩個單刀單擲或單刀雙擲開關也可以NEMA-4外殼并帶一個雙刀雙擲繼電器。1201表-開關也可以帶一個單刀單擲或單刀雙擲的外部安裝開關。標準的密封材質是丁納橡膠-N，其它的材質也可以選擇。標準的端口為1/4嵌入式NPT；其它的端口類型也可以選擇。精度為量程的±2%
活塞和磁鐵組裝起來其作用相當于一個差壓傳感器。任何作用在活塞-磁鐵上的壓力變化都將引起磁鐵移動，移動距離與壓力變化成正比。指針磁鐵將會跟隨活塞-磁鐵旋轉并在表盤上指示差壓。在控制系統的應用中，活塞-磁鐵的運動也會引起開關的運動。活塞在打磨孔中運動并配有聚四氟乙烯塑料密封件來防止高低壓間的液體移動。可調彈簧可以將指針設置到零點并且決定量程。
1201系列：基本類型，主體和濕材可以是氧化鋁，316不銹鋼或者銅。可以測量的線性壓力高達3000psig。可選的PVC主體可達100 psig。其開關模型是帶有一個單刀單擲或單刀雙擲開關。
1202系列：與1201的很多特點相同，1202可以測量的線壓高達5000 psig。
1203系列：其設計防水防油防塵，NEMA-4開關外殼帶有1/2NPT的電子管。可提供一個或兩個單刀單擲或一個單刀雙擲
1301系列：其可測量高差壓，表的主體可以是陽極氧化鋁或316不銹鋼。
1303系列：與1301相同,其設計也防水防油防塵，NEMA-4開關外殼帶有1/2NPT的電子管。可提供一個或兩個單刀單擲或一個單刀雙擲開關。

美國Orange Research 1201/1203/1303活塞式差壓表/開關產品參數：

型號	類型	差壓可選擇范圍	最大線壓
1201PG	表	0~5—0~100psid	3000
1201PS	開關	0~5—0~100psid	3000
1201PGS	表—開關	0~5—0~100psid	3000
1202PG	表	0~5—0~100psid	5000
1203PS	開關	0~5—0~100psid	5000
1203PGS	表—開關	0~5—0~100psid	5000
1301PG	表	0~125—0~1000psid	5000
1303PG	開關	0~125—0~1000psid	5000
1303PGS	表—開關	0~125—0~1000psid	5000

選型舉例:1201PGS-1A-2.5L-A-0-50psid-2V

類型：1201PG 1201PS 1201PGS 1202PG 1203PS 1203PGS 1303PG 1303PGS
（1/4NPT）端口：
1—在線式(標準)
4—背面(n/a 1203, 1303)
3—底部(n/a 1203, 1303)
3.主體材料
A——陽極氧化鋁
C——316不銹鋼
D——PVC(最大線壓100psi)
E——銅
4．表盤直徑（只適合PG和PGS類型）
2.5” 3.5 ” 4.5 ” 6.0”
5．表盤類型（只適合PG和PGS類型)
B——機械(n/a2.5”)—標準選項
F——打孔的法蘭
C——卡箍(只適合1201和1301)
6．開關類型（表或表-開關）
A—SPST N.O(A-A——兩個開關)
B—SPSTN .C(B-B——兩個開關)
C—SPDT(C-C——兩個開關)
R2—繼電器(標準:115VAC線圈)
7.量程（PG和, PGS）從下表中找
8.選項
1—1/2NPT端口
2—塑料鏡頭
3—表盤填充液
4—follower指針
5—磁鐵和彈簧有聚四氟乙烯涂層
O形圈密封（可選）
B=Buna（丁納橡膠）
E=EPDM（三元乙丙橡膠）
F=Fluorosilicone（氟硅氧烷）
V=Viton
