T&I公司簡介：
T&I 電氣有限公司（ T&I Electric GmbH ）是一家專門從事電力科技產品研發生產的高新技術企業，總部位于德國法蘭克福，致力于為電力、鐵路、通信、石油石化、市政管網、建筑工程等行業提供專業的管網運行維護、封堵系統解決方案。
隨著人口城市化要求不斷攀升，城市地上空間已無法滿足社會經濟發展需求，管道直埋已成為電力電纜、通訊光纜敷設的必然性。它具有美化環境、提升城市運作起到高效益作用。當前市場上的封堵產品功能單一且無法解決實際問題。
T&I 公司研發生產的柔性管道封堵系列產品不僅能解決管道的防水堵漏問題，還能阻隔明火，防鼠蟻啃噬，防小動物干擾，且能夠抵抗由于電纜運行狀態時道路車輛行駛所產生的低頻共振，有效保護電纜，避免管道損壞。
針對開關柜、配電柜、環網柜等電力設備出現的“受潮和凝露問題”，我們提出了“氣密封堵”的概念，采用領先于世界水平的“自流平膨脹技術”及“高分子自固化技術”，從根源上解決問題。從方案設計到現場施工以及后期維護一站式解決終端用戶的防凝露問題。
我們的產品采用*家專*技術及德國工藝制造，針對不同行業的不同應用場景，提出了多種封堵系統解決方案，其優越的密封性與可靠的穩定性贏得了世界各地客戶的青睞。
商標證書

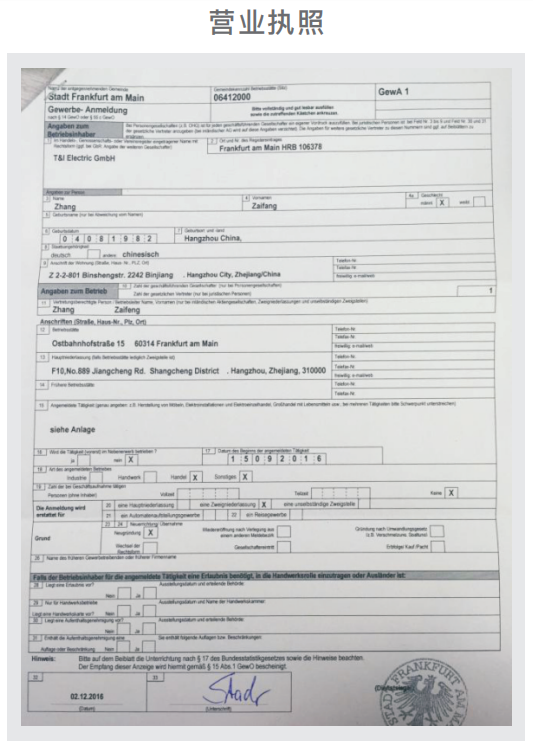

營業執照
國內封堵方案發展歷程
未封堵
水泥封堵
防火泥封堵
機械式封堵
充氣式封堵
模塊化可變徑封堵

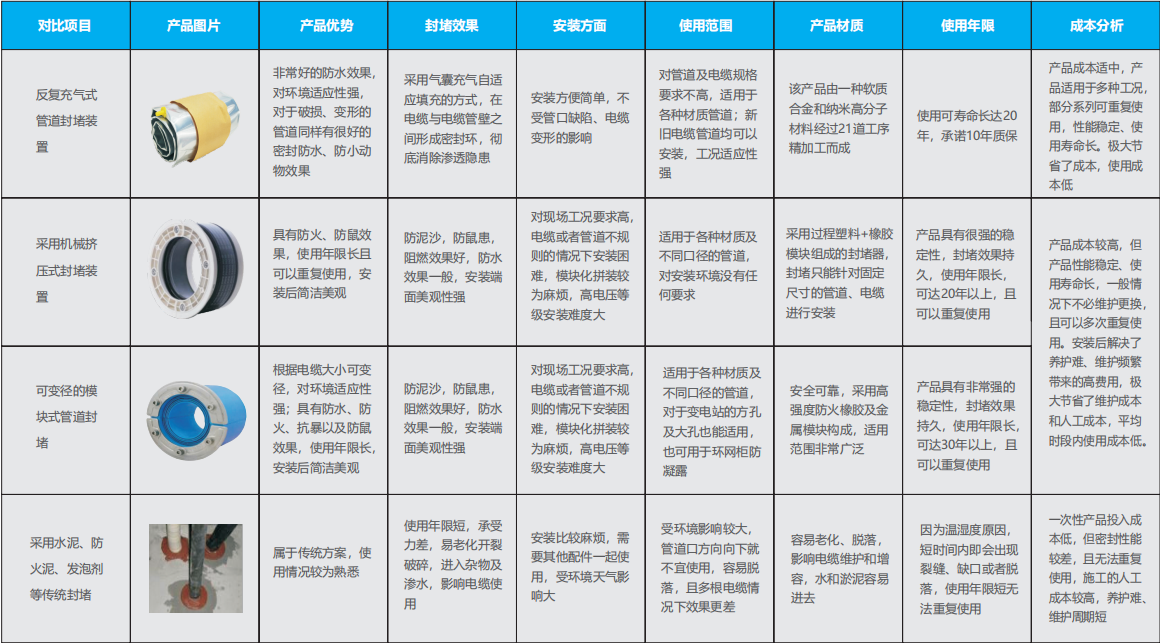

新型封堵方案與傳統封堵方案對比
T&I充氣式管道密封裝置產品介紹：
產品品牌：德國T&I
產品類別：管道封堵
產品備注：充氣式電纜管道密封裝置
充氣式管道密封裝置是一種新型的電纜管道密封裝置，專門用于電纜管道口的封堵使用，其優越的密封性能可以在管道口封堵時更好的保護電纜及管道安全；該產品是由一種軟質合金和納米高分子材料經過 21 道工序精加工而成，具有防水、防火、防鼠患、防泥沙的功效，達到有效保護地下管網資源安全的目的。
T&I充氣式管道密封裝置產品簡介：
充氣式管道密封裝置是一種新型的電纜管道密封裝置，專門用于電纜管道口的封堵使用，其優越的密封性能可以在管道口封堵時更好的保護電纜及管道安全；該產品是由一種軟質合金和納米高分子材料經過 21 道工序精加工而成，具有防水、防火、防鼠患、防泥沙的功效，達到有效保護地下管網資源安全的目的。
T&I充氣式管道密封裝置產品特點：
德國工藝，品質保證
可重復充氣使用，最大程度節約成本
承諾質保 10 年，使用壽命長達 20 年
適用于 PVC 管、波紋管、玻璃鋼管等各類管道
橢圓形等變形的電纜管道皆可安裝
管口存在破損，變形的管道也能正常安裝
可抵抗苛刻的環境 ( 鹽、酸堿等化學腐蝕物質 )
產品材質穩定，不會與電纜或管道壁發生化學反應
工作溫度： -40℃~75℃

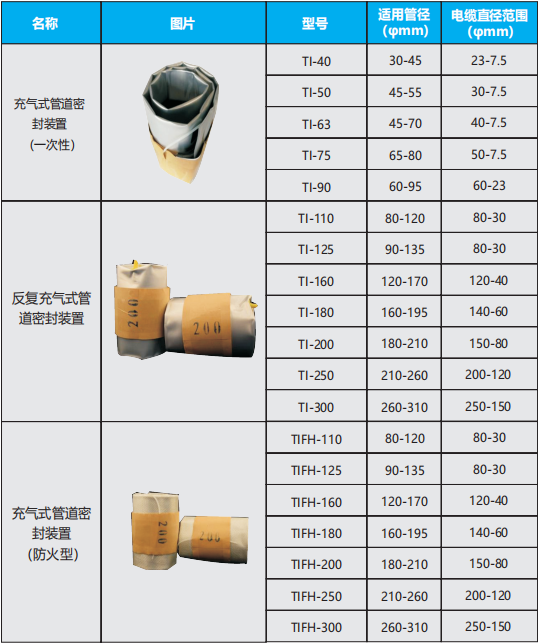

T&I充氣式管道密封裝置規格型號：
充氣式管道密封裝置可分為三種規格：
1. 一次性充氣式管道密封裝置：主要用于小口徑管道的封堵，但只能充氣一次，不能放氣后重復使用；
2. 反復充氣式管道密封裝置：主要用于較大口徑管道的封堵，可以后續加氣以及重復使用；
3. 防火型充氣式管道密封裝置：主要用于較大口徑管道的防火密封，采用一次性充氣口。

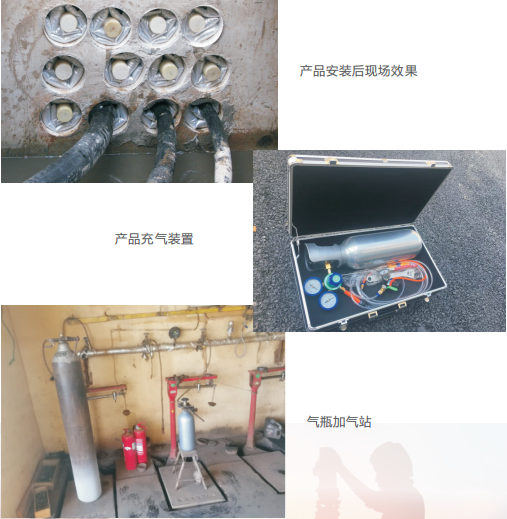

充氣裝置
機械式封堵裝置
產品簡介
機械式電纜管道密封裝置是由注塑成型的柔性硅橡膠和高性能的增強尼龍阻燃塑料，通過不銹鋼螺桿裝配而成。
高性能尼龍和硅橡膠具有：機械性能穩定、耐候性能高、可重復使用、抗酸堿、防水密封及防止鼠蟻啃噬，以及硅橡膠與生俱來的柔韌性全方位對管道、電纜、光纜以及人工井背后的電氣設備安全提供有效保障，從而提高管網運行性能，降低用戶維護費用。
產品特點
1 、產品結構完整，安裝后簡潔美觀
2 、產品安裝和操作簡單，可快速完成安裝和拆卸
3 、產品采用特有材質，可在任何復雜環境下安裝，包括積水、淤泥等環境，安裝時不受任何天氣影響
4 、產品采用的新型材質具備高絕緣性和防火性能，有絕緣功能和防火功能
5 、產品特有的材質和結構性能，產品未損壞的情況下可多次重復使用
6 、產品適用于不同材質的管道，包括 PVC 、玻璃纖維、鋼管以及水泥管等等
7 、產品適用于不同管徑規格的空管及有線的管道
8 、產品可有效防止老鼠等嚙齒小動物的侵入，使用壽命可達二十年以上

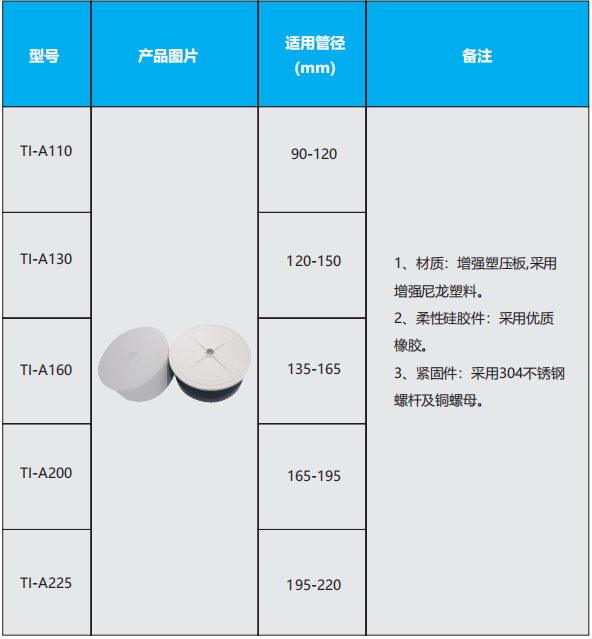

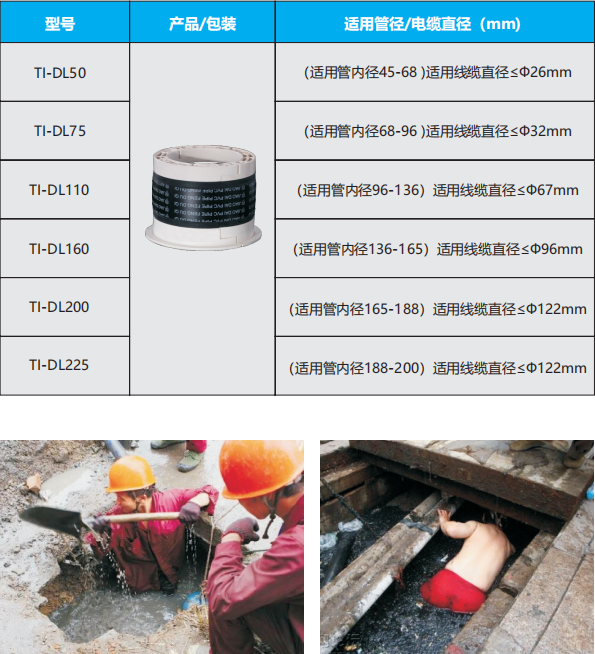

機械式規格型號
產品選型

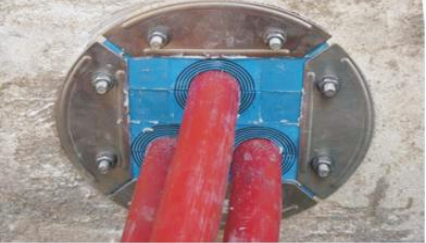

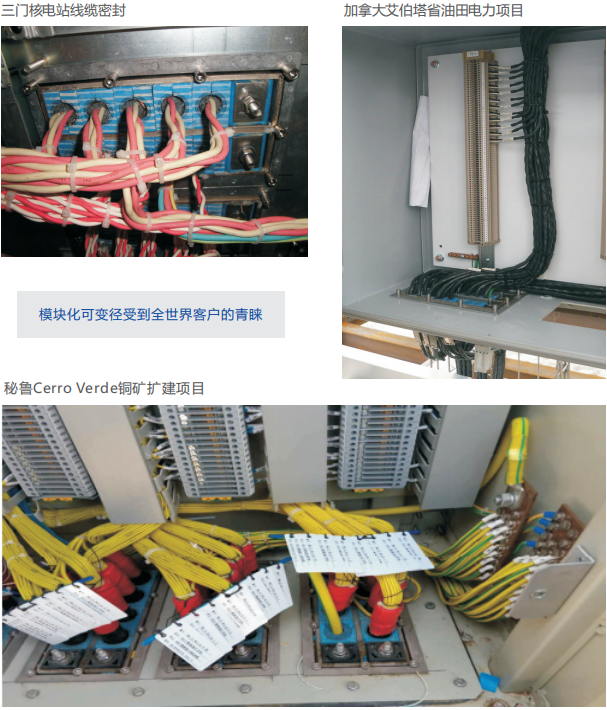

模塊化可變徑封堵方案
產品簡介

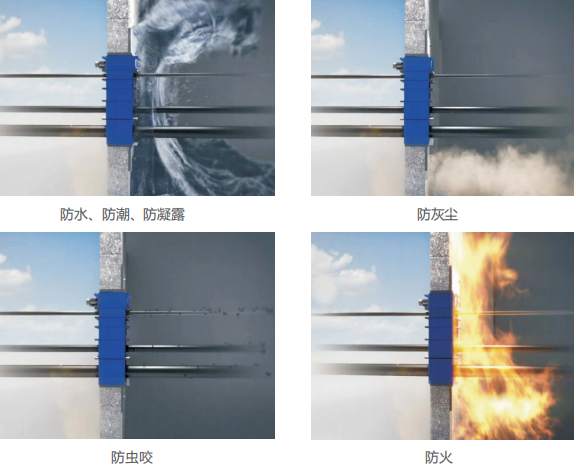

烙克賽克的密封解決方案，能夠?qū)崿F(xiàn)氣密、水密的全隔擋，徹底消除凝露、漏水、滲水問題，同時兼有抗爆、防塵、防齲齒動物、電磁屏蔽和接地作用。增加設備使用壽命，降低擊穿、跳閘風險，給電纜接頭提供良好的隔絕環境，大幅降低電纜爆炸的可能性，同時一旦電纜爆炸還可以有效控制爆炸范圍，杜絕事故擴大。后續更換、增減電纜無需破壞原有結構，工程量小，二次投入很小。
產品特點
1 、密封模塊由無鹵 EPDM 復合橡膠制成 , 采用模塊化可變徑技術 ,只需剝?nèi)砂雺K中的片層 , 便可匹配不同尺寸的電纜或管道
2 、可以對多種形狀的管口進行有效封堵，包括方形管道
3 、產品結構完整，安裝后簡潔美觀
4 、具有防火、防塵、防水、防潮、防凝露、防有害氣體以及安全接地等功能
5 、產品防爆，通過了國際電工委員會防爆電氣認證 ( IECEx Schme ) 和歐洲防爆指令（ ATEX ）認證，被認可用于各種危險場合和爆炸性環境
6 、產品特有的材質和結構性能，在未損壞的情況下可多次重復使用，壽命長達三十年以上
7 、產品可實現隔音，通過機械式密封系統，最大量降低與液壓管道相關的噪音，使整個系統安靜運行
8 、預防蟲害，該系統可以防止嚙齒動物侵入建筑物，而且可以防止蛇、蜘蛛等進入封閉箱體和機柜
9 、 EMC （電磁兼容性解決方案），確保操作可靠性和系統電磁兼容性，有效保證等電位連接和接地

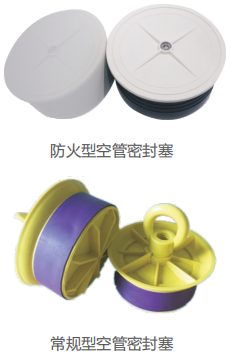

空管密封塞
產品簡介
空管管堵裝置是一種新型的專門適用于各類電纜空管封堵的產品，它是由一種高密度聚丙烯樹脂為主要原材料，加入相匹配的助劑，經注塑成型的一種高新技術產品，采用雙向擠壓擴充原理封堵空管電纜管道口。根據所選用材料及助劑的不同，可分為常規型和防火型。
產品特點
具有優越的耐腐蝕性、抗摔性、抗沖擊性、機械強度高、使用壽命長、電氣絕緣性能優越等特點，可廣泛適用于電力電纜、通訊電纜、路燈管道口等。裝卸方便，可重復使用。耐低溫，不受 0 ℃以下低溫的影響。瞬間 100 ℃之間溫差，主體封堵裝置寬度膨脹不超過 2mm 。

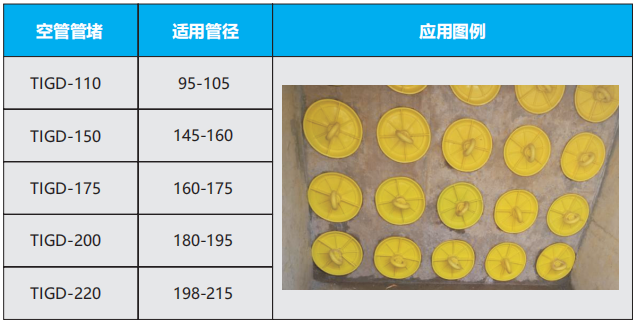

密封塞規格型號
防凝露無源化解決方案
產品特點：
1 、自流平、膨脹、密封，施工方便
2 、防水防潮防小動物：固化后形成外硬內軟密閉體，閉孔率達 99% ，完全隔離水汽，并能防止小
動物進入電柜內部
3 、發泡后體積膨脹到原來的 4 到 6 倍，密度僅為 0.2g/cm3
4 、隔熱性能好，有效防止電纜溝水汽的溫度影響配電柜內的溫度
5 、易擴容，方便二次施工，固化后形成固體外硬內柔，增容時易擴容開孔方便，無需專用工具
6 、粘結強度高，與 PE/ 混凝土和鋼板都有良好的粘結效果
7 、堵料固化后不變形、不變質、不開裂，效果持久，使用壽命可達 20 年以上
產品參數：
腐朽性： Q235 普通碳素結構鋼板≥ 7d ，不應出現銹蝕、腐蝕現象；
對電纜≥ 7d ，不應出現銹蝕、腐蝕現象
阻燃等級： FV-0
導熱系數： 0.0363W/ （ m.k ）
膨脹性能：≥ 400%
表觀密度： 124.3kg/m3
耐水性≥ 3d ，不溶脹，不開裂
耐濕熱性≥ 10h ，不開裂，不粉化
在電網設備中，環網柜、開關柜、端子箱等室內外電氣柜受潮、形成凝露等危害十分嚴重，過去采用的除濕器、加熱器等有源方法存在各種各樣的問題，治標不治本。原始的封堵方法也存在很多問題。“無源化”的電力設備防潮防凝露治理方案成為一種新型解決方案，在實際應用中效果明顯，填補了國際和國內在此領域的技術空白。在電氣柜底板及電纜夾層（隧道）進行氣密封堵，將電纜周圍的孔洞、縫隙進行密封處理，氣體無法穿越結構件的密封，可以有效阻止潮氣、煙氣、毒氣與液態水通過，從根本上阻斷了潮氣和凝露產生的源頭。

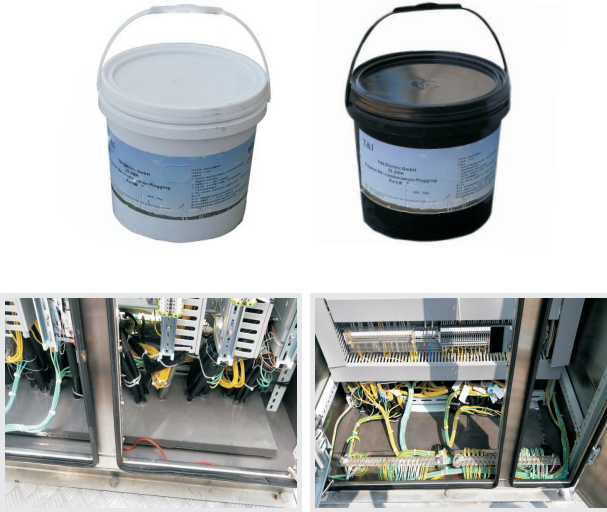

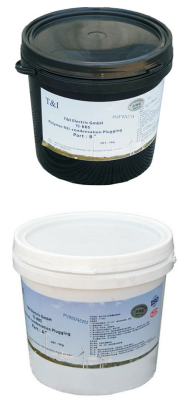

（ 1 ） BBS 防水防凝露堵料
BBS 防水防凝露密封劑是采用高分子矩陣技術研制而成的一種高活性化學物質， AB 兩種組料現場攪拌混合后可快速自流平，隨后膨脹固化成型形成密封體。固化時間較短，膨脹系數為 4-6 倍。可以完全阻斷凝露濕氣源頭，根治凝露產生以及小動物進入電柜產生的電力安全隱患。
（ 2 ）高分子自固化防水防凝露堵料
高分子自固化防凝露堵料是采用高分子矩陣技術研制而成的一種高活性化學物質， AB 兩組分現場攪拌混合后可快速自流平，隨后自動固化成型形成密封體。固化時間較長，不膨脹，封堵面平整美觀。
適用于：開關柜匯控柜、環網柜等柜體內部空間緊密的電力設備電纜室防凝露封堵，完全阻斷凝露濕氣源頭，根治凝露產生以及小動物進入電柜產生的電力安全隱患。

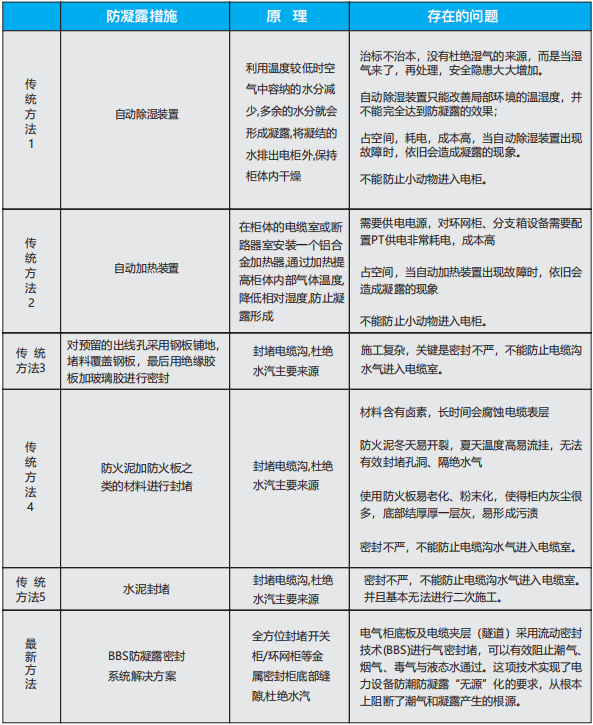

傳統防凝露方法對比
傳統防凝露方法的原理及存在問題
電纜管道封堵方案
應用場景與解決方案
1 、電纜管道封堵方案

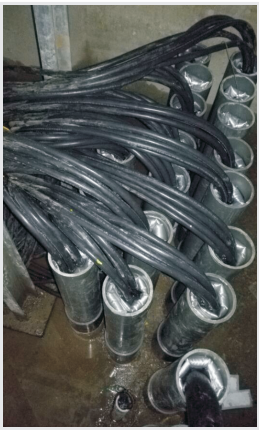

充氣式封堵方案
充氣式管道封堵裝置對環境適應性非常強，對于多根電纜、開裂及變形的老舊電纜管道等，均可實現很好的密封效果
上海某游樂園多線纜封堵

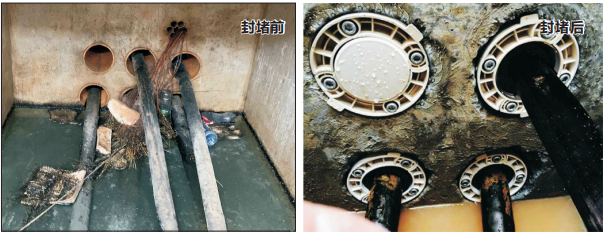

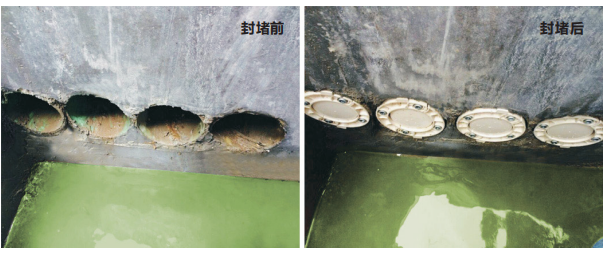

國網青海某地城區配網電纜井 封堵前
國網青海某地城區配網電纜井 封堵后
輸配電封堵應用場景與解決方案
機械式封堵方案
機械式電纜管道封堵器對管口的要求較高，適用于管口較為規則平整的環境，多用于新建線路。產品集防水、防泥沙、防盜、防鼠蟻于一體，美觀大方，安裝簡單，維護方便。
南網廣西某地城區配網電纜井
南網廣東某地城區配網電纜井
輸配電封堵應用場景與解決方案
國網安徽某地城區配網電纜井
幾大優勢

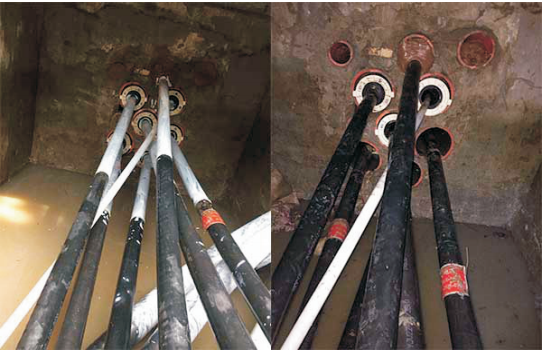

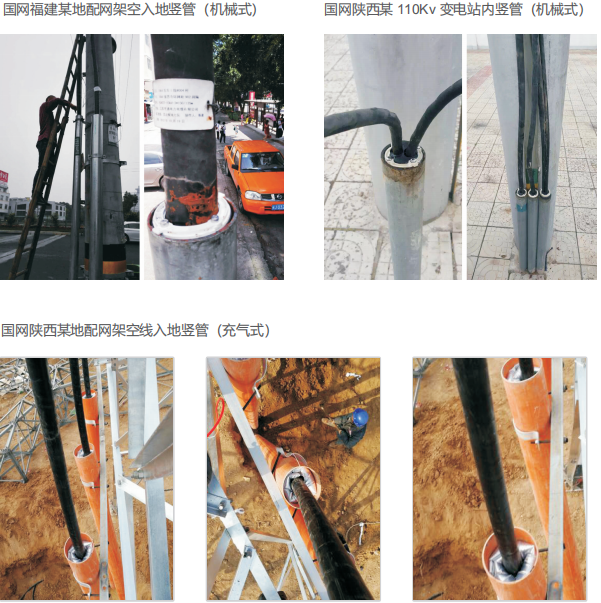

2 、架空線入地豎管封堵方案
充氣式、機械式均可實現此類型柱管的完全密封
現場案例

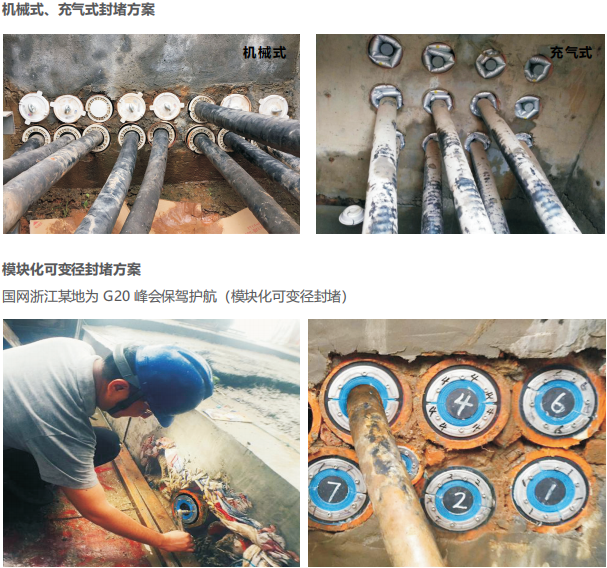

3 、電纜溝及穿墻管道封堵方案
電纜溝與穿墻管道除了需要防火要求外，還需要長期的防水，氣密和防潮等要求，并且要防止嚙齒動物入侵，一是避免電纜長期浸泡在水中，造成電纜局部絕緣層腐蝕和局部放電，二是防止小動物進入變電站內，咬斷線路，造成重大事故。
現場案例

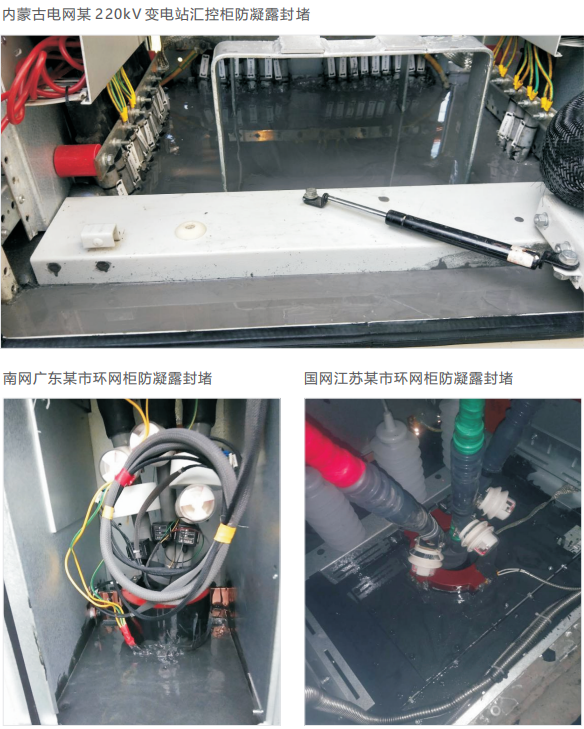

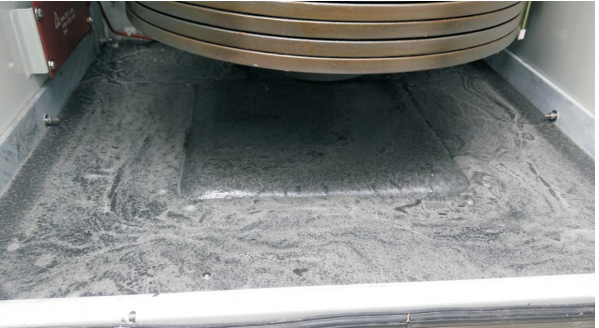

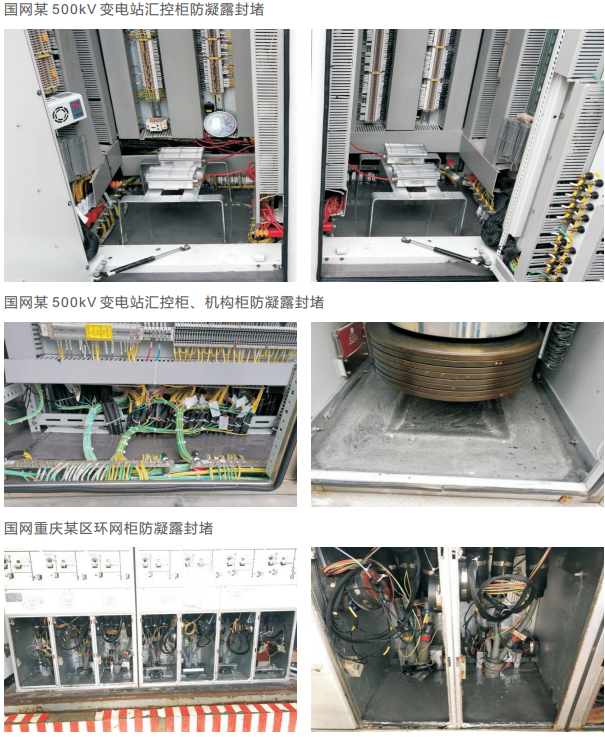

4 、箱柜防水防凝露封堵方案
防水防凝露封堵劑是采用高分子矩陣技術研制而成的一種高活性化學物質， AB 兩組現場攪拌混合，倒入柜子底部后可快速自流平，隨后膨脹固化成型形成密封體。適用于：高低壓開關柜、電纜分支箱、開閉所、環網柜、端子箱、匯控柜、機構柜、風力箱變、光伏箱變、高鐵專用箱變及其它電力設備電纜室進出防凝露封堵，完全阻斷凝露濕氣源頭，根治凝露產生以及小動物進入電柜等產生的電力安全隱患。

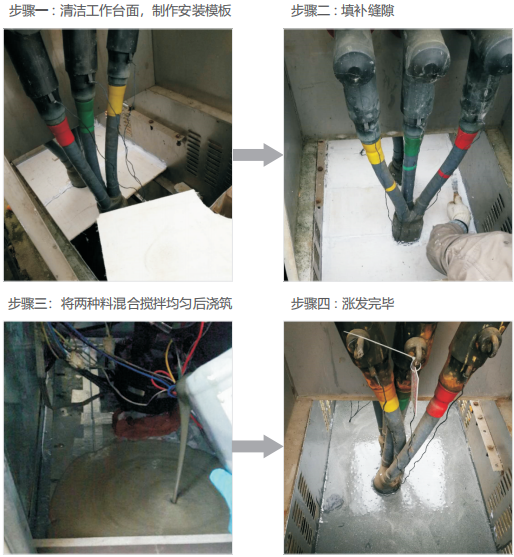

施工步驟
更多案例

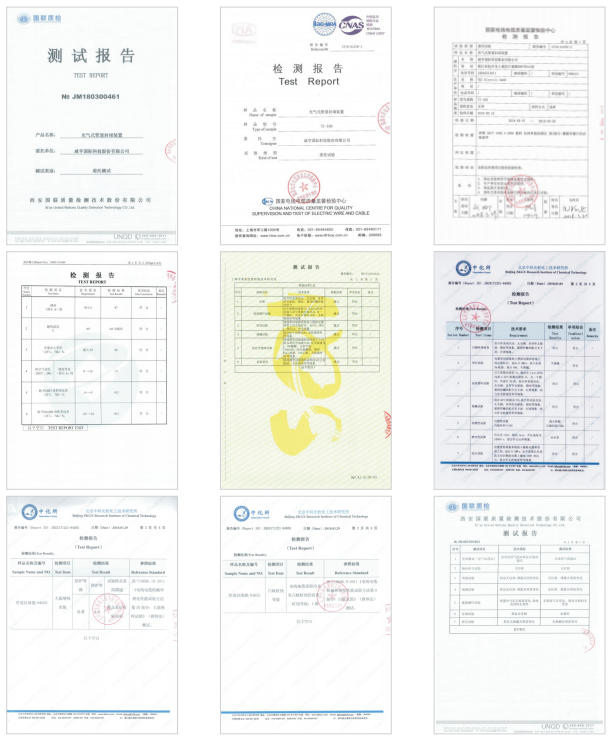

檢測報告
項 目 渠 道
一、環網柜、開關柜凝露問題解決方案
每個縣級市、市公司都有很多環網柜、開關柜，而其中大部分都存在著凝露問題，由于凝露而發生的跳閘現象也很多。
二、變電站戶外箱、戶內柜穿隔面密封
每個地市局擁有 35kV 變電站 50-100 座，每個變電站電纜井都至少有 2 個戶外端子箱和 6 個戶內柜，基本都是堵泥封堵，存在潮氣、鼠咬問題。
三、新建基建項目
每個地市局都有一些移交的基建項目，基建專職提出密封要求并介紹設計院進行上圖。等預算審批好了再找施工單位進行項目落地。
四、變電站電纜井電纜入墻密封
每個地市局擁有 35kV 變電站 50-100 座，每個變電站電纜井都至少有 3 個入墻穿隔面，每個穿隔面有 50 根以上電纜可以進行密封改造。
五、改造大修技改項目
以上實際問題均可以通過大修技改項目實施。只要縣級市、地市局運檢及分管領導同意即可實現項目落地
 |
|
