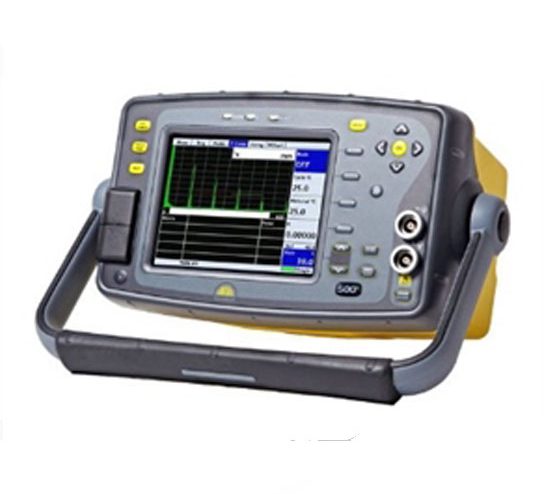

英國聲納SONATEST Sitescan D-50/Sitescan 500S 超聲波探傷儀 產品介紹：
產品型號：Sitescan D-50/Sitescan 500S
產品品牌：英國聲納SONATEST
產品類別：探傷儀
產品備注：超聲波探傷儀
英國聲納SONATEST Sitescan D-50/Sitescan 500S 超聲波探傷儀 產品描述：
英國Sonatest公司Sitescan系列超聲波探傷儀擁有堅固的外殼，卓越的性能。Sitescan系列便攜式超探儀的各項性能深受用戶喜愛。現在，由于公司改進了儀器內部設計，新功能也可以通過升級添加到使設備上，以減少工期并提高工作的靈活性。Sitescan系列超探儀的主要特點：具有良好的近表面分辨率，穿透電壓，擁有卓越的信噪比。設備的典型應用包括焊縫檢測，腐蝕檢測，大鍛件或鑄件檢測，以及常規超聲波檢測等。
英國聲納SONATEST Sitescan D-50/Sitescan 500S 超聲波探傷儀 產品特點：
直觀、自定義菜單鍵
獨立的DAC/AVG/DGS曲線
角度測量模式
可配置軟件
可隨時升級各軟件功能
帶編碼的B掃描
A掃描波形保持時間可調
內存4GB
接口USB便于連接電腦導入/導出數
視頻輸出可用于培訓
高清晰度顯示屏
顯示屏是探傷儀的關鍵器件。Sitescan系列探傷儀配有彩色VGA顯示屏，確保在任何光線條件下儀器都能夠清晰顯示。內置9種背光顏色可供選擇，用戶可根據需要調節背光亮度以確保清晰顯示，也有灰度LCD顯示模式可供選擇。透過觸摸按鍵功能將設備調成A掃描全屏顯示模式，簡單的調節就可以增強用戶視覺舒適感，因此A掃描的每個細節都可以被清楚易見。TFT顯示不會產生顯示中斷，LCD顯示模式不受溫度影響，可在任何條件下使用。
可靠，堅固，耐用
Sonatest超聲波探傷儀可以在惡劣環境下使用，這是超聲波探傷的重要性能之一。卓越的電池性能可以保證最長的供電時間，在充滿電后使用時間長達18小時。Masterscan系列超聲波探傷儀的外殼采用汽車級抗沖擊材料制作而成，符合IP67的密封設計，使其具有特別好的防水性能。設備已經通過MIL810-G標準的爆炸測試，并已通過環境測試認證，在55℃以上的高溫仍可使用。
Sitescan超聲波探傷儀的TCG模式特點：

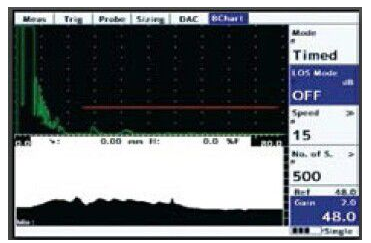

B-Scan
腐蝕檢測軟件可選B掃描顯示功能，即根據其壁厚顯示工件橫截面。B掃描刷新率從3-10次/秒可供選擇，可以存儲厚度讀數，還可以通過UTililty軟件將存儲數據傳輸到電腦上。

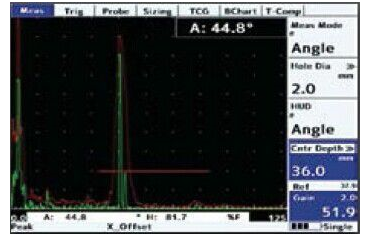

角度測量模式
通過新的角度測量模式可以很容易的快速準確測量聲束輪廓。儀器自動從已知直徑的鉆孔轉換成聲束反射點的深度。使用內置峰值檢測模式，如圖所示，任何傳感器的聲束輪廓可以即刻確認。

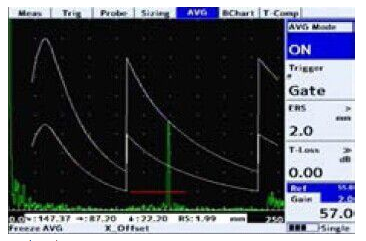

DGS(AVG)
AVG/DGS軟件可以配置任何傳感器以及給缺陷重復定型，等價于直接讀出反射尺寸。可視化ERS曲線可以調整到顯示所需要的驗收標準并常常 用于觸發報警和測量讀數。

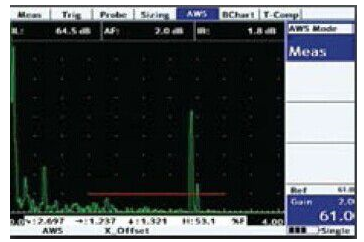

可選功能，滿足AWS D1.1標準，能夠計算并顯示缺陷水平測量(IL)，衰減因數(AF)，缺陷等級(IR)等參數。
英國聲納SITESCAN系列500S/D-50管理軟件
UTility Lite/UTility Pro(Data Management Software)
UTilityLite軟件可以處理你所需要的任何檢測數據。軟件標準版本(Lite)是隨機贈送的，該軟件既可以在儀器上進行查看，移動和校準，A掃描，B掃描和厚度測量，也可以在電腦上進行。在使用UTilityLite軟件時，您也可以自定義檢測報告格式，允許進行復制粘貼等操作，文件可以轉換成PDF格式。
透過軟件可以在電腦和連接的探傷機上進行文件加載，存儲等操作。
文件管理軟件可以以電子表格的形式對數據進行保存，分析，用不同顏色標記&輸出厚度記錄數據等。
探傷儀軟件可以在Sonatest官網上隨時隨地進行升級。
UTility Pro是專業版的軟件，與腐蝕檢測軟件一起使用，可以為用戶提供檢測視圖，缺陷位置注釋，歷史厚度讀數以及其他所要求提供的信息。
設置檢測視圖（網格）模板，注釋以及標簽等。
在檢測視圖中載入已有的讀數
檢測數據以電子表格的形式輸出，并存儲在設備數據庫中。

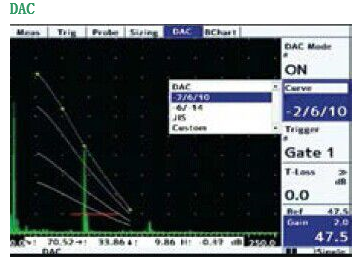

多達20個參考點可以用于DAC曲線的創建，內置JIS/ASME 和EN1714標準曲線可供選擇。用戶可以選擇用DAC曲線或閘門1來監測缺陷。回波振幅可以dB DAC，% DAC,或% 全屏高度來顯示。
系統內置符合以下標準的DAC曲線
EN1714 (-6dB, -14dB)
ASME (-2dB, -6dB, -10dB)
JIS DAC (+6dB, -6dB, -12dB)
任何有效的曲線都可以用做閘門監測。選定的曲線是高亮的，顏色不同于其他曲線。

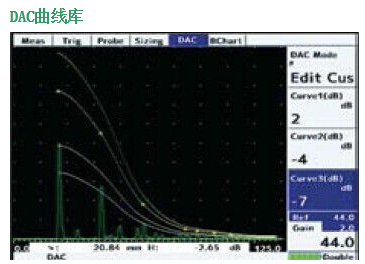

自定義DAC曲線
除預定曲線庫里預置的曲線外，用戶可以自定義3條曲線。用戶可輸入自定義曲線, 3條每條相差+/- 20dB的自定義曲線。曲線滿足所有的國際標準。
廣泛的動態DAC曲線范圍可以優化遠處回波的檢測分辨率。DAC曲線的高度可以根據參考增益來調節。DAC曲線和參考增益之間的關系始終被保存，而且還有從試塊到樣品之間傳輸的額外衰減。

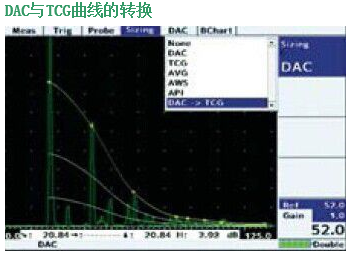

DAC曲線可以轉換成TCG曲線，隨后也可以轉換成原來的DAC曲線。轉換需要的參考點已經被采集，并且保存最左邊點的參考增益，以便所有的參考回波可以被設置為80%FSH。
注意！如果您的Sonatest超聲波探傷儀需要更新軟件，您可以在因特網上搜索版本Utility的軟件，軟件更新不需要返廠或返回到Sonatest的維修中心進行，用戶可以自行完成。
英國聲納SONATEST Sitescan D-50/Sitescan 500S 超聲波探傷儀 產品參數：
| 檢測范圍 |
0-5mm，到 0-10,000 mm（在鋼中，聲速5930m/s） |
| 聲速 |
1000-10,000m/s.連續可調。 |
| 探頭延遲 |
0-999,999μs |
| 掃描延遲 |
0-10,000mm，在鋼中聲速5930m/s。 |
| 增益 |
0-110dB，調節步進0.5/1/2/6/10/14和20 dB。 |
| 檢測模式 |
脈沖回波和發射/接收， |
| 固定200V,50ns方波脈沖，在負載50R時上升/下降時間<5ns。 |
| 阻尼 |
50和400Ω阻尼可選。 |
| 脈沖發生器 |
固定200V,50ns方波脈沖，在負載50R時上升/下降時間<5ns。 |
| Active Edge TM |
的Active Edge模式可以改善近表面分辨率。 |
| 脈沖重復頻率 |
5Hz-1KHz可調節，外部同步有效。 |
| 視頻刷新頻率 |
60 MHz |
| 檢波方式 |
射頻/全波/正半波/負半波。 |
| 頻率范圍 |
1.0MHZ-14MHz |
| 系統線性 |
垂直線性=0.5%全屏高度(FSH)， |
| 水平線性=±0.2%全屏寬度(FSW)。 |
| 抑制（可選） |
80%線性抑制（清除基線噪音，不受缺陷幅度的影響）； |
| 50%隱形抑制(增加零點偏移，減少所有回波振幅) |
| 選用此功能時，前面板上的LED指示燈會點亮以警示 |
| 測量單位 |
公制(mm)，英寸(in)。 |
| 屏幕顯示 |
TFT彩色半透反射式VGA（640×480）顯示， |
| 顯示屏尺寸；116.16×87.2mm, |
| A掃描區域象素400×510（常規），460×620（全屏），顏色：9種彩色模式可供選擇，背光亮度可調。 |
| 閘門監視器 |
兩個完全獨立閘門，用于回波監控和厚度測量。可在全屏范圍內，調節閘門起始位置和寬度。閾值由0-100%（FSH）連續可調，每個閘門可以正向觸發或負向觸發，聲/光報警功能。閘門分辨率5ns。 |
| 閘門擴展 |
擴展范圍和延遲的覆蓋區域通過在閘門1的起始位置和寬度控制。 |
| AGC |
自動增益控制，能自動將閘門1中的信號調到全屏高度的10%-90%，誤差在5%-20%之間。 |
| 測量模式 |
|
| 模式1 |
信號監視器，可以激活閘門報警，但不顯示測量值。 |
| 模式2 |
閘門中個信號的深度和幅度。 |
| 模式3 |
回波-回波，距離測量。 |
| 模式4 |
聲程的三角顯示法，表面距離（包括X偏移量），曲線位置到檢測表面的深度及幅度。曲面校正可以應用到被檢表面凹凸不平的工件。 |
| 模式5 |
閘門至閘門間的距離測量。 |
| 模式6 |
前沿-前沿測量 |
| 模式7 |
聲束角，根據聲程，孔徑以及孔中心深度來計算。 |
| 測量顯示 |
每秒10次實時顯示刷新屏幕波形，大面積測量顯示。 |
| 輪廓 |
| 波形平滑選擇 |
|
| 1） 不使用平滑（A掃描在最小和值之間顯示） |
| 2） 填充（最小值設置為基準，產生1個固態的A掃描） |
| 3） 平滑（忽略最小值，產生一個輪廓清晰的A掃描） |
| 保持時間 |
根據用戶選擇的速率，先前的A掃描波形漸進式淡出屏幕。 |
| Auto-cal功能 |
根據2個參考回波自動校準聲速和探頭零點。 |
| 參考波形 |
顯示一個已存儲的A掃描波形作為參考，動態A掃描顯示區域用不同顏色表示：可以快速觀察到不同之處。 |
| 時間設置 |
可以根據當地時間設定，時間在狀態欄可視，可以永久保存在面板，A掃描數據等。 |
| 內存 |
4GB存儲容量，可以保存A掃描波形，面板參數，厚度參數,B掃描數據等信息，可以保存450,000個面板參數，200,000組A掃描數據，300,000組B掃描數據，440,000組厚度參數. |
| 動態峰值記錄 |
在動態回波模式，屏幕上保留所有A掃描波形，動態的A掃描波形用單獨的顏色顯示。 |
| 用于捕獲鎖定動態回波的值 |
| 注釋 |
對于存儲的面板參數，A掃描數據，B掃描數據等，用戶可以添加字母或數字標識作為注釋。 |
| 顯示凍結 |
鎖定當前屏幕波形，以便于離線分析。 |
| HELP (幫助)鍵 |
顯示軟件及硬件信息。 |
| 語言 |
多種語言可選擇，英語、法語、西班牙語、俄羅斯語, 漢語，其他語言按要求提供。 |
| 編碼器接口 |
Lemo 4針接口（D50） |
| D-Sub 15接口（500M） |
| 視頻輸出 |
500S是標準視頻接口，D50用戶可選視頻接口。 |
| 成比例輸出 |
500S有效 |
| 外部同步 |
500S有效 |
| USB連接 |
內部存儲器顯示為存儲裝置 |
| 探頭插口 |
BNC或LEMO (由用戶選定) |
| 電源 |
鋰離子電池組 14.4V，充滿電后通常能使用16小時，最長使用時間18小時。電量不足時有顯示。充電時間僅3－4小時。電池可單獨充電，電源包可選。 |
| 充電器 |
110－240VAC，50－60Hz |
| 環境條件 |
外殼密封達到IP67級 |
| 溫度 |
操作溫度: -10 至 +55℃ |
| 可以承受: -20 至+70℃ |
| 存儲溫度：-40 至+75℃ |
| 外形尺寸 |
D-50:高172mm×寬238mm×厚70mm |
| 500S:高145mm×寬255mm×厚145mm |
| 重量 |
SITESCAN D-50:1.7kg（含電池） |
| SITESCAN 500S:2.5kg（含電池） |
| 質保期 |
1年 |
| 校準標準 |
EN12668-1:2010（詳細可根據用戶要求） |
| 標準 |
振動滿足514.5-5標準，手冊1附件C圖6 |
| 沖擊滿足516.5標準，手冊1，15g/6ms |
| 燃爆環境-MIL-STD 810G |
| 方法滿足511.5，手 |
英國聲納SITESCAN系列500S/D-50型超聲波探傷儀 技術指標
| 主要技術指標 |
描述 |
標準項或可選項 |
| DAC |
通過多達20個參考點或從TCG曲線轉換來定義DAC曲線，并以數字形式顯示在屏幕上。DAC曲線滿足EN1714,ASME,JIS以及其他更多標準的要求，用戶也可以選擇自定義DAC曲線。DAC曲線的動態范圍根據參考曲線自動調節延伸到與參考增益相匹配。掃描增益和衰減可以單獨控制。振幅讀數可以以%FSH, % DAC或相對 dB形式顯示。 |
標準 |
| TCG |
時間校正或“掃描”增益，由多達10個參考點或由DAC曲線轉換來定義。所有的點調至80%屏幕高度。 |
可選 |
| 回波衰減(BEA) |
0-40dB衰減應用于時基線后半部分，以提高近表面缺陷檢測能力，并補償多孔性材料的BWE損失。 |
可選（儀器必須包含TCG） |
| AWS |
根據AWS D1.1標準，系統內置缺陷計算，顯示以及參數要求。 |
可選 |
| AVG/DGS |
根據用戶輸入探頭的參數，能夠計算出DAC偽曲線等價于超聲檢測的反射尺寸。 |
可選 |
| API |
顯示裂紋尺寸的方法與API 5UE標準一致。 |
可選 |
| 界面觸發(IFT) |
開啟界面觸發閘門控制，在一個特定范圍和振幅中推遲A掃描采集和顯示直到檢測到界面回波。用于消除水程界面波影響。 |
可選 |
| 腐蝕檢測軟件（可選） |
能夠合成檢測視圖，用UTility軟件上傳到電腦。產品特點：包含2個空間厚度測量，存儲A掃描和B掃描測厚讀數，每個位置讀取多個數據，并標注創建每個窗格的位置。可選B掃描顯示測厚讀數的條形圖，根據閘門1讀取距離或時間。 |
可選（包含B掃描功能） |
| Dryscan功能 |
調低每個前置放大器的頻率，采用干耦合技術，例如符合材料的膠接檢測和分層檢測。 |
可選 |
| 獨立的DAC&AVG/DGS |
在DAC或DGS/AVG曲線中，添加多達3個增益范圍(+12db, +24dB)，對大型型材和高衰減材料進行單程掃描。符合EN583-2:2001標準。 |
可選 |
