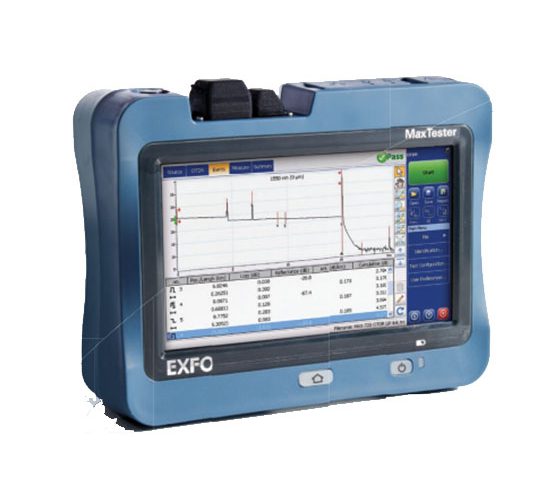

加拿大 EXFO MaxTester 720C(MAX-720C)- 接入網OTDR產品介紹：
產品型號：MAX-720C
產品品牌：加拿大 EXFO
產品類別：接入網OTDR
產品備注：接入網OTDR
加拿大 EXFO MaxTester 720C(MAX-720C)- 接入網OTDR產品概述：
描述
得益于短盲區和有效動態范圍，MaxTester 720C（MAX-720C）可提供一次性成功的光纖鑒定。這款緊湊的四端口設備針對單模和多?，F(xiàn)場測試進行了優化，適用于數據中心、專網/企業網、FTTA和前傳部署。
MAX-720C包括一個功率計、可視故障定位儀、Wi-Fi 連接和高分辨率檢測功能，從而成為完整、集成的承包商工具。
加拿大 EXFO MaxTester 720C(MAX-720C)- 接入網OTDR產品特點：
主要特點
加拿大 EXFO MaxTester 720C(MAX-720C)- 接入網OTDR產品優勢：
MAX-720C優勢
加拿大 EXFO MaxTester 720C(MAX-720C)- 接入網OTDR產品應用：

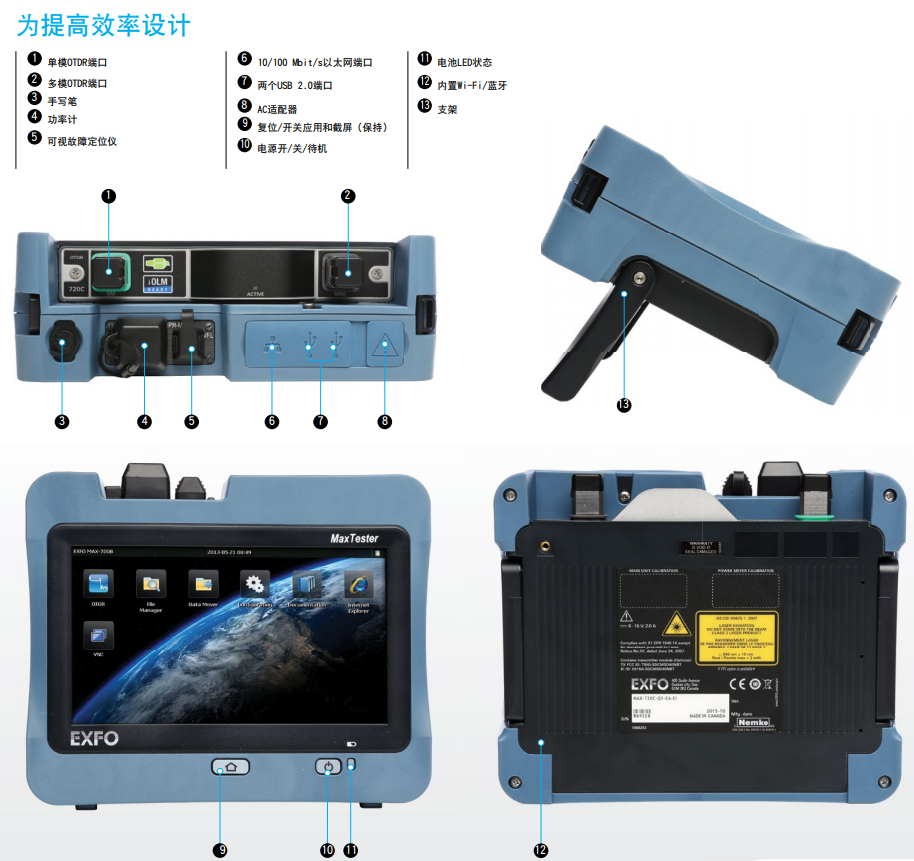

手持式OTDR……重新設計。
MAX-700B/C系列是第一款借鑒平板電腦設計的OTDR，它小巧輕便、便于攜帶且堅固耐用，適用于外場環境。它配備業內手持式測試儀中效率最高的7英寸室外增強型觸摸屏，可提供前所未有的用戶體驗。它安裝類似于Windows的直觀GUI，確保新用戶經過短期學習，便可迅速上手。此外，它還采用經過改進的OTDR 2環境，提供基于圖標的功能、迅速啟動、自動的宏彎查找器以及增強的自動與實時模式。
MAX-700B/C系列是名副其實的高性能OTDR，由全球領先的制造商提供。它可提供EXFO經過驗證的OTDR質量和精度，以及最佳的光學性能，可隨時確保首次成功開通。
除了長達12小時的電池續航時間可確保您安心使用外，它還提供即插即用型硬件選件，如可視故障定位儀（VFL）、功率計和USB工具，使技術人員的工作變得更加輕松。

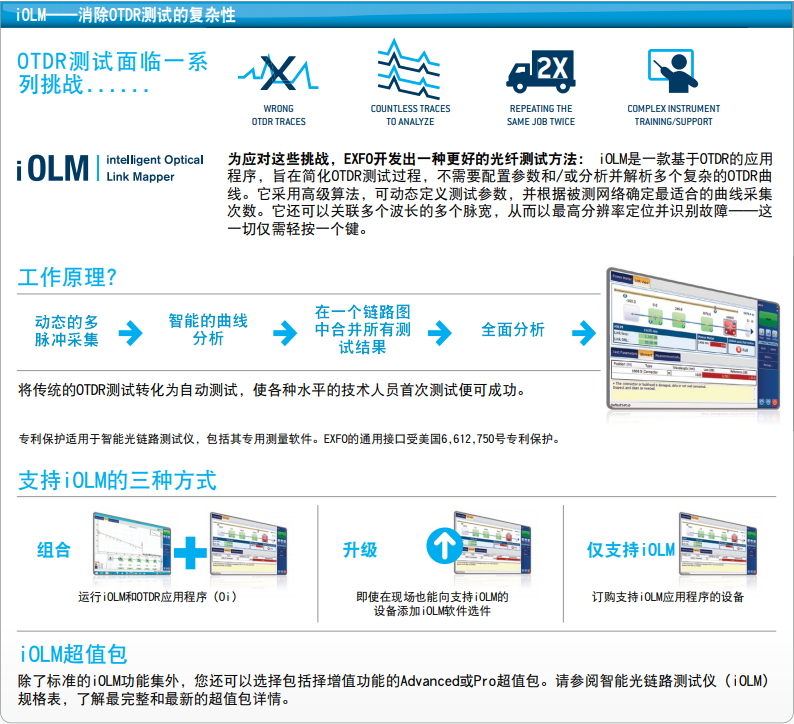

最重要的是，MAX-700B/C系列最終將基于OTDR的智能應用程序iOLM引入到手持式測試設備市場。這款高級軟件只需點擊一下，
便可將最復雜的曲線分析化繁為簡。
總而言之，MAX-700B/C系列體積小巧，便于手持；同時功能強大，可滿足您的所有需求！
針對您的測試需求量身設計的入門級解決方案
MAX-720C OTDR/iOLM單模和多模時的動態范圍分別為36 dB和29 dB，并具有業內領先的盲區。這足以確保有效地測試相距很近的事件，如數據中心內的跳線或中心局（CO）中的配線架。MAX-720C還針對接入網中的點對點測試進行了優化，適合通過1×32分光器進行測試。
其它可用型號包括：
*MAX-715B：短接入網鏈路和FTTx最后一英里安裝與故障診斷
*MAX-730C FTTH/PON：用于安裝和維護，可通過分光器和P2P城域網進行測試
正在尋找基于圖標的映射？

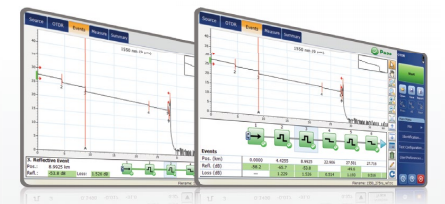

線性視圖（所有EXFO OTDR的標準配置）
自2006年以來，我們的OTDR開始提供該線性視圖，它以線性的方式為每個波長顯示圖標，從而簡化OTDR曲線結果的解讀。該視圖將從傳統的單脈沖曲線上獲取的數據點轉換為反光和不反光圖標。采用通過/未通過閾值，可更容易地在鏈路上精確確定故障位置。
經過改進的線性視圖可靈活地顯示OTDR圖表及其線性視圖，而不需要來回切換以分析光纖鏈路。
雖然該線性視圖可簡化單個脈寬曲線OTDR測試結果的解讀，但用戶仍需要設置OTDR參數。此外，還經常必須采集多個曲線來全面鑒定光纖鏈路。閱讀下文，了解iOLM如何能夠自動完成這些任務并提供更加精確的結果。
適用于多模設備的四波長選件
該多模設備支持四波長功能，因此使用起來極為靈活。
通過軟件秘鑰激活單模波長，可以非常輕松、快速地升級到四波長選件。單模波長選件在工廠就進行了校準，因此您可以在升級后立即測試單模光纖，而不受其它任何限制。這可以幫助您節省時間和資金。
即插即用的光纖測試選件
MaxTester配備即插即用的光纖測試選件，您可以在需要時購買這些選件。不論何時，安裝起來都易如反掌。您可以自己安裝，不需要升級任何軟件。
光功率計
這一款功率計（GeX）可測量高達27 dBm的功率，代表業內最高水平。它是測量光纖同軸電纜混合（HFC）網或高功率信號必不可少的工具。在與支持自動波長選擇/自動切換功能的光源結合使用時，這一款功率計可以在相同波長上自動同步，從而避免任何測量不匹配的風險。
* 支持各種連接器
* 支持自動波長選擇/自動切換
* 提供測量結果保存和報告功能
* 支持7個標準的校準波長

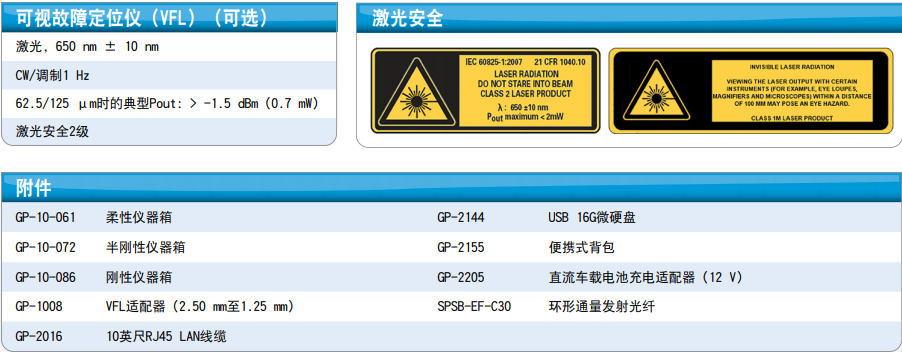

可視故障定位儀 (VFL)
除了其它信號損耗的原因外，即插即用的VFL還可輕松發現斷裂、彎曲、故障連接器和熔接。 這種簡單、基本的故障診斷工具應成為現場技術人員工具箱的一部分。這款VFL可通過在單模或多模光纖上的確切故障點發出明亮的紅光，從而指示故障位置，其故障檢測距離最高可達5 km（僅在與光功率計結合使用時提供）。

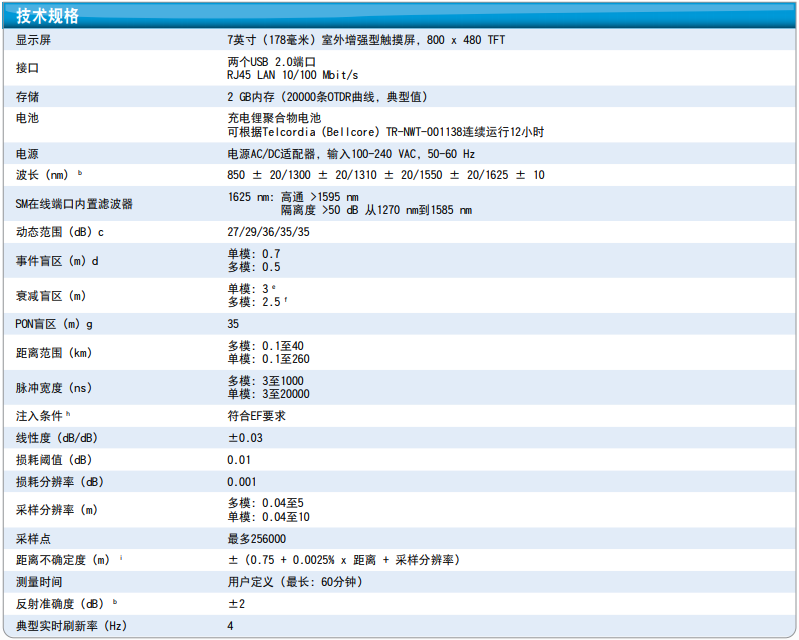

加拿大 EXFO MaxTester 720C(MAX-720C)- 接入網OTDR產品技術參數：
備注
a. 除非另行說明，所有規格的適用條件是溫度為23o C ± 2o C，配備FC/APC連接器。
b. 典型值。
c. SNR = 1時最長脈沖和三分鐘平均值的典型動態范圍。
d. 使用3 ns脈沖、單模時反射系數為-35 dB至-55 dB以及多模時反射系數為-45 dB至-30 dB的典型值。
e. 波長為1310 nm、使用3 ns脈沖、反射系數為-55 dB的典型值。反射系數低于-45 dB時的衰減盲區典型值為4 m。
f. 使用3 ns脈沖、反射系數為-35 dB的典型值。
g. 無反射FUT，無反射分光器，13 dB損耗，50 ns脈沖，典型值。

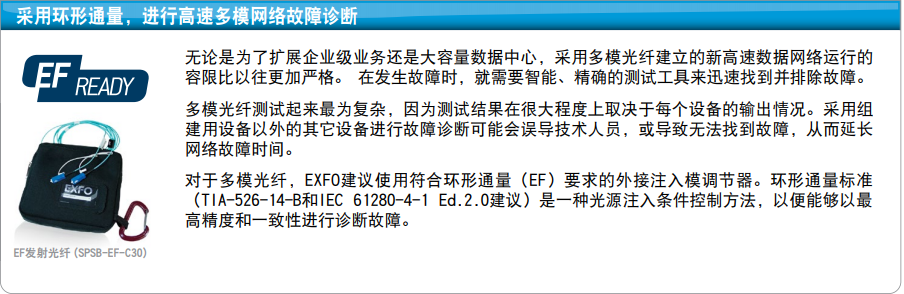

h. 符合環形通量TIA-526-14-B和IEC 61280-4-1 Ed.2.0要求，使用外接EF調節器（SPSB-EF-C-30）。
i. 不包括由于光纖折射率引起的不確定性。

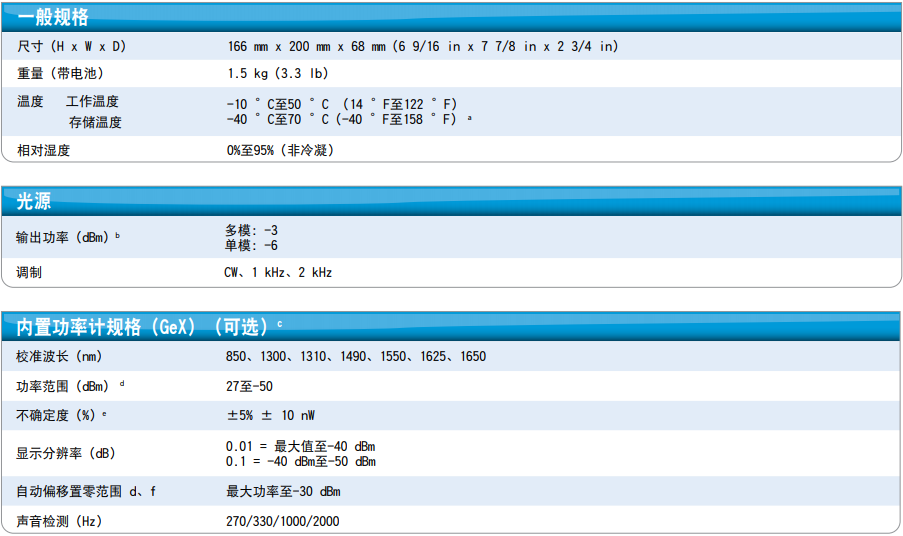

備注
a. -20°C至60°C（-4°F至140°F），帶電池組。
b. 典型輸出功率為多模1300 nm和單模1550 nm時的值。
c. 23°C ± 1°C、1550 nm波長和FC連接器。模塊處于空閑模式。電池供電，在20分鐘的預熱后。
d. 典型值。
e. 在校準條件下。
f. 對于±0.05 dB，范圍為10°C到30°C。

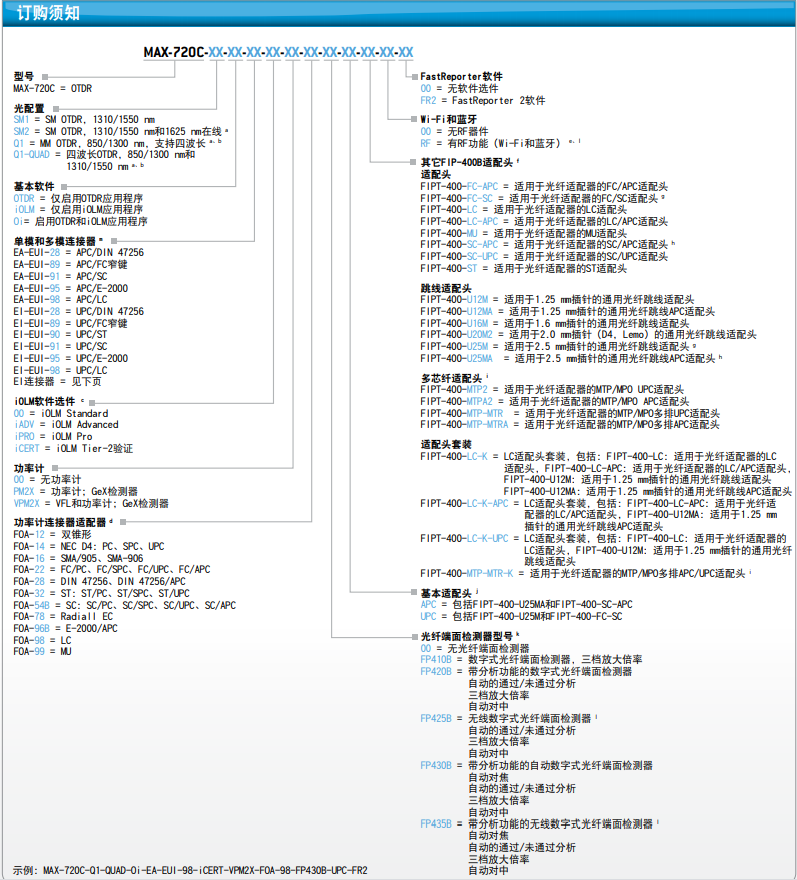

備注
a. 這兩個端口配置相同類型的適配器。
b. 多模連接器將提供UPC接口。
c. 請參閱智能光鏈路測試儀（iOLM）規格表，了解最完整和最新的超值包詳情。
d. 只有在選擇了功率計時提供。
e. 目前在中國不提供。

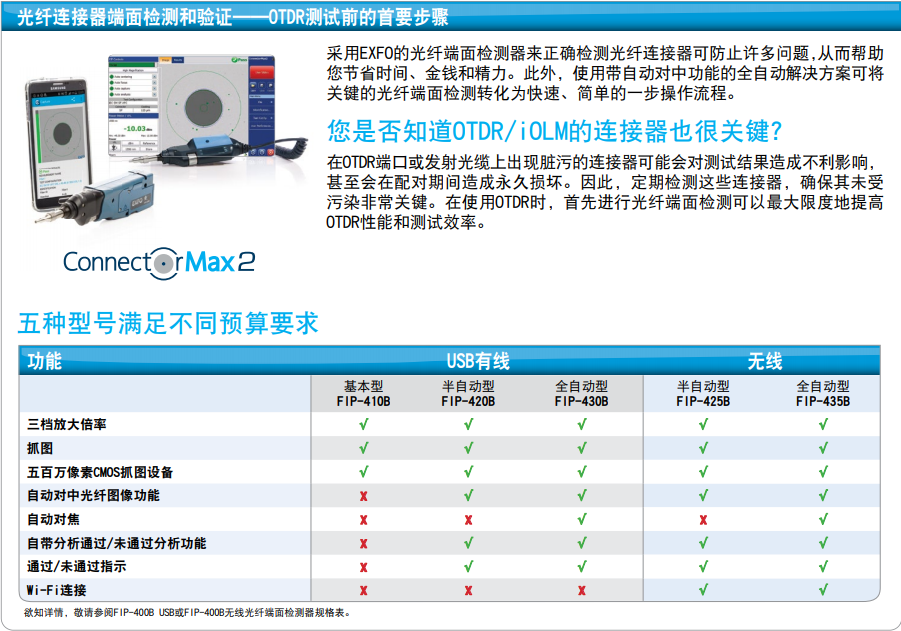

f. 此處列舉了滿足最常見連接器和應用需求的光纖檢測器適配頭，但并不包括所有的適配頭。EXFO可提供各種檢測器適配頭、適配器和套裝，滿足更多類型的連接器和不同應用的需求。
g. 在選擇UPC基本適配頭時包括。
h. 在選擇APC基本適配頭時包括。
i. 包括用于跳線檢測的適配器。
j. 在選擇了光纖端面檢測器時提供。
k. 包括ConnectorMax2軟件。
l. 如果選擇的是FP-425B或FP-435B光纖端面檢測器，則必須包括射頻選件。
m. 多模連接器只有EI（UPC）接口。
 |
|
