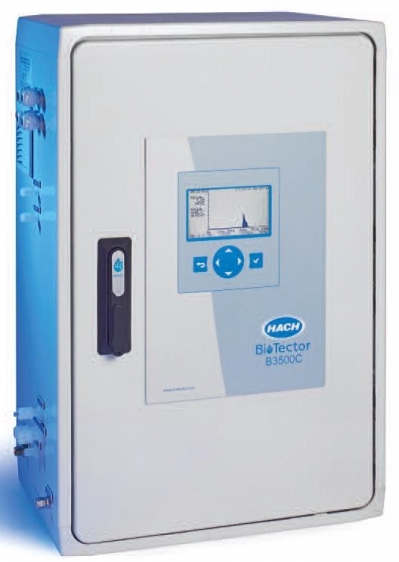

HACH哈希 BIOTECTOR B3500c TOC（總有機碳）測定儀產品介紹：

產品型號：B3500c
產品品牌：HACH哈希
產品類別：水質分析儀
產品備注：TOC（總有機碳）測定儀

HACH哈希 BIOTECTOR B3500c TOC（總有機碳）測定儀產品概述：

哈希BIOTECTOR B3500c TOC（總有機碳）測定儀采用專*二級氧化技術（專*：No.6623974 B1 23），對樣品徹底氧化*，總有機碳測定更準確。該總有機碳測定儀正常運行率高達99.86%*，自行更換泵管、補充試劑，可監控雙通道樣品，是集可靠性與低成本為一體的TOC測定儀。

*來源于內部實驗數據

HACH哈希 BIOTECTOR B3500c TOC（總有機碳）測定儀產品特點：

● BIOTECTOR B3500c TOC（總有機碳）測定儀配備專*的二級氧化技術（專*：No.6623974 B1 23），實現對樣品完全和徹底的氧化*，總有機碳測定結果更準確。

● BIOTECTOR B3500c TOC（總有機碳）測定儀的正常運行率高達99.86%*，可靠性高，維護量小。

● 運行成本低，可自行補充試劑和更換泵管，每年僅需校準兩次。

● 同時監控雙通道樣品，設計緊湊，占用空間少。

*來源于內部實驗數據

HACH哈希 BIOTECTOR B3500c TOC（總有機碳）測定儀產品工作原理：

樣品輸送到BIOTECTOR B3500c 總有機碳測定儀后檢測總無機碳（TIC），加入酸以降低pH值，使無機碳以CO2的形式被吹掃出來。二級氧化技術（TSAO）將樣品全部氧化，包括有機碳轉化為CO2。為除去氧化生成的CO2，再次降低樣品的pH值，將CO2吹掃出來，并由NDIR CO2檢測器進行總有機碳測定。TOC測定儀的測量結果以總有機碳（TOC）方式顯示。

HACH哈希 BIOTECTOR B3500c TOC（總有機碳）測定儀產品應用行業：

BIOTECTOR B3500c TOC（總有機碳）測定儀適用于工業冷凝水、循環冷卻水、鍋爐補給水和飲用水中總有機碳測定。

HACH哈希 BIOTECTOR B3500c TOC（總有機碳）測定儀產品技術參數：

HACH哈希Anatel A-1000 XP TOC分析儀產品介紹：

產品型號：A-1000 XP
產品品牌：Anatel品牌儀器
產品類別：水質分析儀
產品備注：水質分析儀

HACH哈希Anatel A-1000 XP TOC分析儀產品特點：

• 提高了TOC分析儀的性能，準確和可靠地檢測超純水系統中的總有機碳
• 檢測限和的穩定性，微量TOC變化的檢測值C80 控制器最多可
• 連接8 個傳感器，有的經濟性

HACH哈希Anatel A-1000 XP TOC分析儀產品應用：

電子半導體制造業超純水系統總有機碳（TOC）分析

HACH哈希Anatel A-1000 XP TOC分析儀產品性能：

• 自動TOC 模式和清洗模式兩種工作方式
• 測量范圍XP 模式0.02-1.999 ppb 的有機碳,
• 標準模式2.00-1999 ppb 的有機碳
• 自動測量模式下的進水要求15.0 -18.2M Ω -cm
• 清洗模式下更寬的進水要求0.05 至100 μS/cm
• 進水壓力<100 psig (690 kPa)
• 最低的檢出限0.02ppb 和最好的顯示精度0.001ppb
• 可選擇RS485遠距離傳輸或RS232就地打印及時數據

TOC=總有機碳（Total organic carbon）(2)

燃燒氧化——非分散紅外吸收法?
燃燒氧化—非分散紅外吸收法，按測定TOC值的不同原理又可分為差減法和直接法兩種。
1.差減法測定TOC值的方法原理
水樣分別被注入高溫燃燒管（900℃）和低溫反應管（150℃）中。經高溫燃燒管的水樣受高溫催化氧化，使有機化合物和無機碳酸鹽均轉化成為二氧化碳。經反應管的水樣受酸化而使無機碳酸鹽分解成為二氧化碳，其所生成的二氧化碳依次導入非分散紅外檢測器，從而分別測得水中的總碳（TC）和無機碳（IC）。總碳與無機碳之差值，即為總有機碳（TOC）。
2.直接法測定TOC值的方法原理
將水樣酸化后曝氣，使各種碳酸鹽分解生成二氧化碳而驅除后，再注入高溫燃燒管中，可直接測定總有機碳。但由于在曝氣過程中會造成水樣中揮發性有機物的損失而產生測定誤差，因此其測定結果只是不可吹出的有機碳值。
電導率法使用紫外燈將水中有機物轉化為二氧化碳，二氧化碳溶解在水中形成碳酸根離子．有機物轉化前后都測量電導率，通過電導率的差值可算出增加的碳酸根含量，就可以算出水中的ＴＯＣ了．

水樣中TOC的分析步驟?

1.試劑準備
（1）鄰苯二甲酸氫鉀（KHC8H4O4）：基準試劑 （2）無水碳酸鈉：基準試劑

（3）碳酸氫鈉：基準試劑 （4）無二氧化碳蒸餾水
2.標準貯備液的制備
（1） 有機碳標準貯備液：稱取干燥后的適量KHC8H4O4，用水稀釋，一般貯備液的濃度為400mg/L碳。
（2） 無機碳標準貯備液：稱取干燥后適量比例的碳酸鈉和碳酸氫鈉，用水稀釋，一般貯備液的濃度為400mg/L無機碳。
3.有機碳、無機碳標準溶液的配制：從各自的貯備液中按要求稀釋得來。
4.校準曲線的繪制：由標準溶液逐級稀釋成不同濃度的有機碳、無機碳標準系列溶液，分別注入燃燒管和反應管，測量記錄儀上的吸收峰高，與對應的濃度作圖，繪制校準曲線。
5.水樣測定：取適量水樣注入TOC儀器進行測定，所得峰高從標準曲線上可讀出相應的濃度，或由儀器自動計算出結果。
6. 計算：差減法：總有機碳（mg/L）=總碳－無機碳；直接法：總有機碳（mg/L）=總碳
四、應用
目前，衛生防疫和水質監測部門越來越重視水中有機物的污染情況。TOC的檢測必不可少，各種類型的TOC分析儀在這些部門也得到了比較廣泛的應用。

HACH哈希Anatel TOC 600 TOC分析儀產品介紹：

產品型號：600
產品品牌：Anatel TOC品牌儀器
產品類別：水質分析儀
產品備注：水質分析儀

HACH哈希Anatel TOC 600 TOC分析儀產品特點：

• 提供超純水對于TOC完全準確的監測，具有良好的穩定性和可靠性
• 無需任何試劑或化學品就地讀取數據，無需配置額外的控制器進行
• 顯示和數據處理

HACH哈希Anatel TOC 600 TOC分析儀產品性能：

• 自動TOC模式和清洗模式兩種工作方式
• 測量范圍可達1-1,000ppb的碳
• 重現性+1%或1ppb
• 進水要求電導率范圍0.05-150mS/cm
• 進水壓力10-100psig(69-690kPa)，進水流量60-300ml/min
• 3種不同測量范圍的顯示精度
• 可配置C80控制器遠程讀取數據
• 可選擇4-20mA數據進行遠傳，通訊方式RS232/4855

提示: *使用環境超過70度需加裝散熱器*

HACH哈希Anatel A-1000 TOC分析儀產品介紹：

產品型號：A-1000
產品品牌：美國（HACH）哈希
產品類別：在線環境監測
產品備注：TOC分析儀

HACH哈希Anatel A-1000 TOC分析儀產品概述：

現代超純水系統要求TOC分析儀能有最低的檢測限，最準確的結果，對水質最小的變化有最大的靈敏度，能有可靠的測量來滿足最嚴格的質量標準。

A-1000能理想地用于監測超純水生產和測量清洗站入口和出口水來保證完成清洗過程。 您也能監測熱水和冷水甚至在超純水系統中最快的TOC?變化也能探測和報告出來。

A-1000能測量?0.05至1999 ppb TOC。 上述工作范圍保證了半導體和平面顯示器工廠中的水系統正確運行。 要理解AlOOO靈敏度的水平，可以以32年中的1秒來參照 ， 這等同比較溶液中lppb的眼。

主要性能

專*的樣晶停止流動和光催化氧化：您總能保證得到完全氧化和準確的結果。

牢固的設計帶來超級的可靠性：實際消除了機器故障關機時間，1m能獲得您需要的結果。

傳感器可以通過ANET來聯網：用一個C80控制器來設置儀器參數和從多達八個傳感器獲取數據－能達到方便的控制。

檢測下限為O.OSppb TOC: TOC濃度的最小的變化能檢測和報告出來，這樣您總是知道您的水系統的當前狀況。

方便的串行，模擬，和數字接口：包括完整系列的數據處理能力，使您有效處理您的數據。

便攜式TOC傳感器：A-1000傳感器可以永久固定安裝或您可以使用S20P便 攜型在整個水系統中進行多點檢測。

A-1000系列TOC分析儀包括了需要在當今最有效的超純水系統中監測有機物污染的所高性能。?Anatel的TOC分析儀可以便您不再對您過程中的水質進行猜測井能增強您在運營中的信心。

HACH哈希Anatel A-1000 TOC分析儀產品特點：

• 供超純水監測中的靈敏度
• 檢測限和的穩定性
• 用一個C80控制器來設置儀器參數和從多達8個傳感器獲取數
• 據-能達到最方便的控制

HACH哈希Anatel A-1000 TOC分析儀產品應用：

超純水系統總有機碳(TOC)分析

HACH哈希Anatel A-1000 TOC分析儀產品性能：

• 自動TOC模式和清洗模式兩種工作方式
• 測量范圍：0.05-1999ppb
• 自動測量模式下的進水要求0.05-5μS/cm
• 清洗模式下更寬的進水要求0.05-100μS/cm
• 進水壓力<100psig(690kPa)
• 3種不同測量數值的顯示精度：
  ?0.00-19.99ppb, 20.0-199.9ppb,200-1999ppb
  ?可選擇S10和S20/S20P傳感器
  ?可選擇RS485遠距離傳輸或者就地打印及時數據

提示: *減少安裝使用的震動環境以降低檢測池泄漏問題幾率*

淺談TOC分析儀在制藥行業的應用(2)

由于在制藥用水PW/WFI中，規定的TOC上限值不能超過500ppb，因此采用在線UV分解有機物并通過微分電導率法檢測水中的TOC是較為合適的方法。而實驗室方法一般用于檢測較大的TOC值，對于痕量檢測來說，其準確性是難以保證的。

TOC與清潔認證

FDA對于清潔認證并無通用方法或限度標準，鑒于生產設備和產品性質的多樣性，由藥品監督機構設立統一的限度標準和檢驗方法是不現實的。企業應該根據其生產設備和產品的實際情況，制定科學合理、能夠實現并能通過適當方法檢驗的限度標準。

按照SFDA在《藥品生產驗證指南》中的規定，對殘留物濃度的測定通常規定采用HPLC、紫外-可見分光光度計、薄層色譜等實驗室儀器來進行。這些儀器的靈敏度通常能夠達到10ppm以上。

近幾年來，由于TOC檢測技術的發展，有些公司也采用TOC分析儀來進行清潔認證中殘留物的檢驗。這種方法在實際中有一定的用處。但在SFDA《藥品生產驗證指南》中，并沒有正式提出。如果采用TOC來衡量清潔認證中殘留物的濃度，所要求的儀器應該具有以下幾個特點：

必須是離線(實驗室)檢測；

相對于用于PW/WFI的TOC分析儀來說，應該具備非常寬的測量范圍，ppm級檢測儀器；

不需要對儀器進行系統適應性測試。
無法合二為一

由以上分析可以看出，TOC在兩種檢測中是兩種完全不同的概念。因為檢測的TOC范圍不同，適合采用的檢測方式不同，所依據的規則也不同。

根據USP<643>和EP2.2.44以及CP2005附錄VIII R的要求，對純水和注射用水的檢測，可以保證制藥用水滿足規定的要求，這種檢測要求針對制藥過程中的輔料，并且為ppb級，在線檢測是最為理想的檢測方式。而在清潔認證中，TOC檢測用于判斷殘留物濃度是否合格，是對生產過程中主料的殘留檢測，是ppm級的高濃度。

以上這些就決定了這兩種檢測的極大區別，雖然都采用TOC，但在本質上是兩種完全不同的儀器。試圖將這兩種應用合二為一，采用同一臺寬范圍的儀器來進行兩種不同介質的檢測，是不可取的。否則，將可能造成：

高濃度的檢測與低濃度的檢測造成交叉污染；

HACH哈希Anatel PAT700 TOC分析儀產品介紹：

產品型號：PAT700
產品品牌：Anatel品牌儀器
產品類別：環境檢測在線系統
產品備注：便攜式TOC分析儀

HACH哈希Anatel PAT700 TOC分析儀產品特點：

Anatel PAT700 TOC分析儀符合所有藥典標準（包括美國、歐洲、日本）。PAT700完全氧化每一樣品，確保準確的TOC分析結果，符合歐洲藥典2.2.44的標準。Anatel PAT700雙紫外線燈設計確保生產正常運行時間，使得PAT700成為在線TOC分析的明智選擇。省時省錢—Anatel PAT700可以在線使用，也可以抓取4個樣品做離線分析。

HACH哈希Anatel PAT700 TOC分析儀產品應用：

符合藥典標準的制藥用水在線總有機碳TOC分析

HACH哈希Anatel PAT700 TOC分析儀產品性能：

• 數據可靠 – 采用紫外檢測技術、偏移警報功能以及完全可追蹤的校準等功能
  實施美國食品藥品監督管理局（FDA）的工藝流程分析技術（PAT）應用，從而節省時間和減少昂貴的實驗分析成本。
• 減少風險產品的召回，發生偏移警報時，加快水環路故障排除
  ANATEL PAT700內部捕捉兩個樣品，第一個樣品進行分析，第二個樣品是為了驗證警報，進行進一步的根源分析。
• 自動化現場清洗（CIP）在線分析能加快確定生產容器是否干凈
  Anatel PAT700現場清洗分析通過提供TOC和電導率的即時在線結果，使得生產正常運行時間最大化。PAT700提供即時在線驗證，以確保儲藥容器清洗干凈，從而應對不同產品的生產需求。
• 使用ANATEL PAT700 36瓶自動采樣器能節省時間并擴大實驗室出產量。
  采用ASX-7200自動采樣器，使得實驗室用戶在設置36瓶進行TOC分析后即可自動操作，需人工干涉。采用PAT700無需昂貴的試劑或載氣。

HACH哈希Anatel PAT700 TOC分析儀產品優勢：

在ANATEL PAT700可以在線安裝和離線運行多達4抓取樣品，節省時間和金錢。

實現實時，在線發布的制藥用水系統

在ANATEL PAT700清潔就地分析，通過提供即時的在線結果都TOC和電導率最大限度地提高生產的正常運行時間。該PAT700提供即時在線驗證您的生產船是為生產做好準備切換。

PAT-700 TOC分析儀是一個科學和基于風險在線 TOC 分析儀，它簡化了過程分析技術在生命科學水系統應用程序中的應用。完全符合要求的TOC 分析儀滿足要求的 USP 643 的 TOC，USP 645 為電導率，EP2.2.44 和 JP XV 60，作為設計的 PAT700 使您能夠在最苛刻的規管環境過程遵從。

1)旨在簡化過程分析技術 (PAT) 醫藥操作中；

2)將 TOC 分析從實驗室移動到生產區域；

3)為制藥水系統啟用實時、 在線發行。

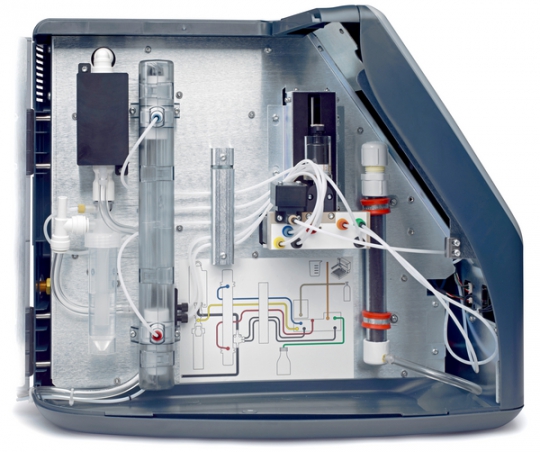

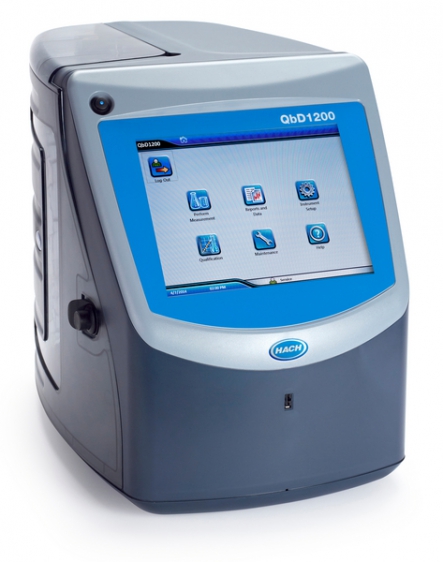

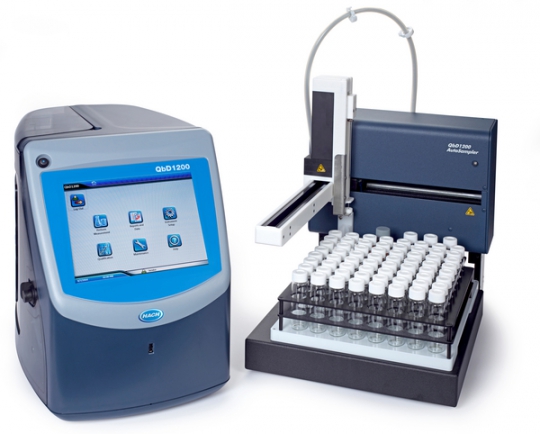

HACH哈希QbD1200 實驗室總有機碳（TOC）分析儀產品介紹：

產品型號：QbD1200
產品品牌：HACH哈希
產品類別：分析儀
產品備注：實驗室總有機碳（TOC）分析儀

HACH哈希QbD1200 實驗室總有機碳（TOC）分析儀產品概述：

-產品概述：

QbD1200 總有機碳分析儀能有效消除樣品間干擾，動態終點檢測計算可消除全部無機碳，配合NDIR檢測器，使TOC檢測更準確。TOC檢測更便捷：無需了解樣品濃度，自動校準、清洗。

HACH哈希QbD1200 實驗室總有機碳（TOC）分析儀產品特點：

 -儀器特點：

可靠的TOC檢測

● QbD1200總有機碳分析儀能有效消除樣品間干擾，提高了批量樣品的重復性。

● 動態終點檢測計算功能可確保：

1）在有機碳被氧化前去除所有無機碳；

2）所有有機碳被完全氧化*。

● 無需另外添加無機碳消除模塊。

● 數字式NDIR檢測器自動校正背景和漂移，性能穩定。

*來源于內部實驗數據

簡化分析和驗證過程

● 一小時內完成從開箱、安裝到測量。

● QbD1200總有機碳分析儀無需外部計算機控制。

● 自動化校準、系統適應性測試、報告生成等功能。

● QbD1200總有機碳分析儀具有自動調整測量范圍和自動稀釋功能，可在TOC檢測時不用提前知道樣品大致濃度。

● 總有機碳分析儀配備10.4英寸彩色觸摸屏，直觀顯示用戶界面。

使用成本低

● 低消耗：試劑成本低且單一試劑可用于所有測量。

● 低維護：無需頻繁維護，每年一次即可。

運行穩定

● 智能化自動清洗，每次TOC檢測結束后會充分沖洗玻璃反應槽。

● 總有機碳分析儀啟動時系統自檢。

● 樣品超量程時有復原功能（從 1000ppm → 1ppm）。

● 7個不同的傳感器在10個不同點自動檢測壓力、液體流、氣體流、 UV燈強度、溫度和NDIR檢測。

數據可靠性

● QbD1200總有機碳分析儀為符合21 CFR part 11法規設計無紙化報告功能，可連接網絡實現數據傳輸處理。

● 對保存于內置硬盤的數據進行加密處理。

● 一鍵創建TOC檢測報告。

合規性

● 符合各項藥典規范

全部符合USP、EP、JP、IP、KP、ICH；IQ/OQ/PQ驗證過程符合ICH規范。

● 符合US EPA

全部符合SM 5310C和US EPA 415.3方法。

HACH哈希QbD1200 實驗室總有機碳（TOC）分析儀產品工作原理：

-工作原理：

QbD1200 總有機碳分析儀采用紫外/過硫酸鹽氧化和非色散紅外 (NDIR) 檢測法進行TOC檢測，首先通過動態終點檢測計算功能去除所有無機碳，然后將有機物轉化為 CO₂ 氣體，對通過NDIR檢測器的CO₂氣體進行檢測，將結果轉換成TOC值從而完成TOC檢測。

HACH哈希QbD1200 實驗室總有機碳（TOC）分析儀產品應用：

-應用行業：

QbD1200總有機碳分析儀能同時滿足制藥企業TOC檢測和制藥設備清潔驗證的需求；適用于自來水、電力行業（除鹽水、鍋爐給水、蒸汽）的TOC檢測。

HACH哈希QbD1200 實驗室總有機碳（TOC）分析儀產品技術指標：
