德國MIKROMETRY 激光測徑儀MDL-060產品介紹：

產品型號：DHG-060
產品品牌：德國MIKROMETRY
產品類別：測徑儀
產品備注：高精度激光測徑儀

德國MIKROMETRY 激光測徑儀MDL-060產品特點：

測量精度高、重復性好，整個測量區域內都保證精度。

工件測量，速度快，效率高。手動測量工件外徑可以1秒一次。

采用激光掃描技術，測量范圍大。

采用SMD電路、體積小、重量輕、抗干擾強。

RS485通訊接口或MODBUS協議，可與本公司顯示控制器，PLC或電腦聯機通訊。

采用高精度F（θ）鏡，被測物的擺動不影響正常測量。

不受外界雜光和煙霧影響測量穩定性。

儀器配置報警輸出接口，可外接報警器。

含雙通信口，儀器采用RS485通信接口MODBUS RTU格式。

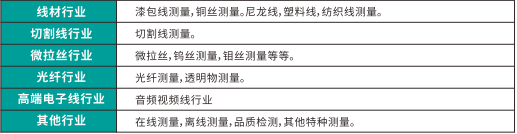

德國MIKROMETRY 激光測徑儀MDL-060產品應用：

德國MIKROMETRY 激光測徑儀MDL-060技術參數：

德國MIKROMETRY 激光測徑儀MDL-010 產品介紹：

產品型號：MDL-010
產品品牌：德國MIKROMETRY
產品類別：激光測徑儀
產品備注：高精度激光測徑儀

德國MIKROMETRY 激光測徑儀MDL-010 產品特點：

合并顯示器和主機，采用整體設計，整體體積小巧，顯示面板的方式可為選擇。

采用激光掃描技術，高精度測量，最高為0.01μm分辨率。

采用SMD電路、體積小、重量輕、抗干擾強。

儀器具備RS485通訊接口，含自由口通信和MODBUSRUT格式通訊，可與PLC或電腦通訊。

不受外界雜光和煙霧影響測量穩定性。

儀器配置報警輸出接口，可外接報警器。

激光測徑儀測量原理

見下圖，由半導體激光器“a”發出激光束，通過電機“c”帶動八棱鏡“b”高速旋轉，將激光器光束掃描通過棱鏡“d”轉換為平行光通過測試區（GATE），當測試區有被測物“e”時，其會遮擋住部份平行光，并通過聚焦棱鏡“f”在光電接收管上轉換成低電平；而沒有被測物遮擋的平行光則轉換為高電平，通過計算低電平的掃描時間，則可計算出被測物在激光束掃描方向的外徑值，寬度值或厚度值。

數據采集軟件

產品應用圖例

刀具刀柄，軸外徑測量方案

產品應用

技術參數
