龐羽梁儀器儀表（上海）有限公司是烏克蘭OKOndt 便攜式超聲波探傷儀Sonocon B（BL）（UT+測厚儀）的授權代理商
烏克蘭OKOndt 便攜式超聲波探傷儀Sonocon B（BL）（UT+測厚儀） 產品介紹：
產品品牌：烏克蘭OKOndt
產品型號：Sonocon B（BL）（UT+測厚儀）
產品類別：探傷儀
產品備注：探傷儀
烏克蘭OKOndt 便攜式超聲波探傷儀Sonocon B（BL）（UT+測厚儀） 產品描述：
Sonocon BL屬于最新一代的便攜式UT儀器。 使用高端電子設備并具有最豐富的模式和軟件功能集，它可以解決便攜式UT可以出售的任何任務。
烏克蘭OKOndt 便攜式超聲波探傷儀Sonocon B（BL）（UT+測厚儀） 產品特點：

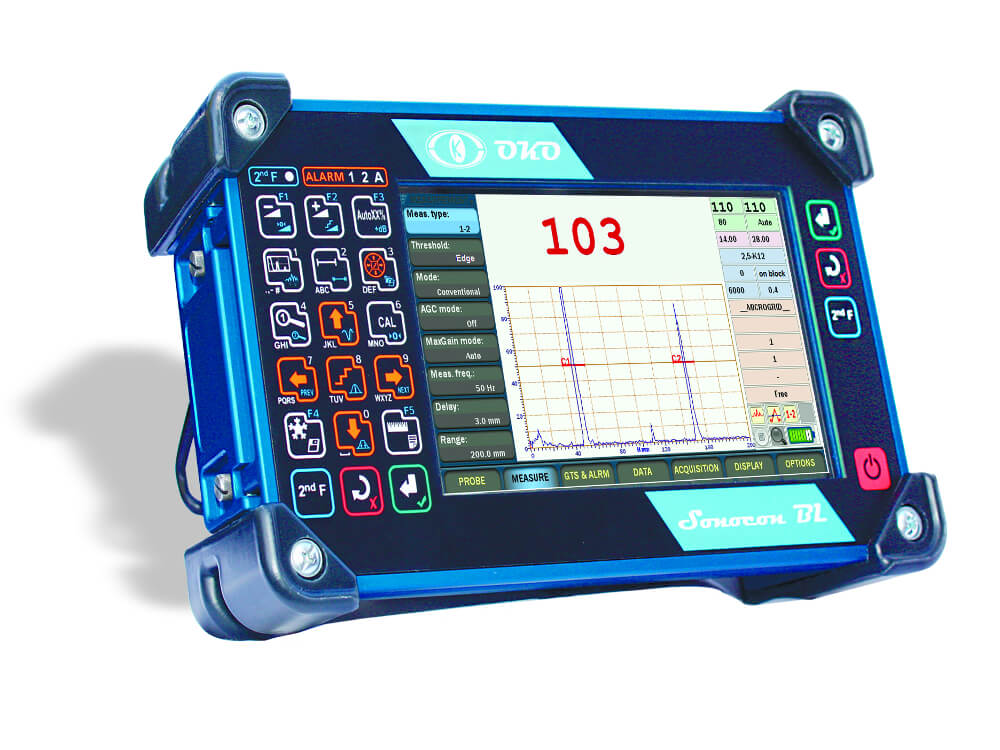

固體大屏幕
Sonocon BL具有符合人體工程學的抗震ABS塑料外殼，帶有附加的橡膠墊，設計用于野外以及工業條件。 同時，Sonocon BL具有7.2英寸巨大的高分辨率顯示屏。 結合精心設計的界面，這使得觀察A-Scan的過程不會產生任何壓力。
多才多藝
由于其外殼設計和4位折疊手柄，Sonocon BL可以舒適地放置在桌子，管道或其他測試對象上，甚至可以懸掛。 也可以將其固定在檢查員的胸部，以提高機動性。
強大而多功能

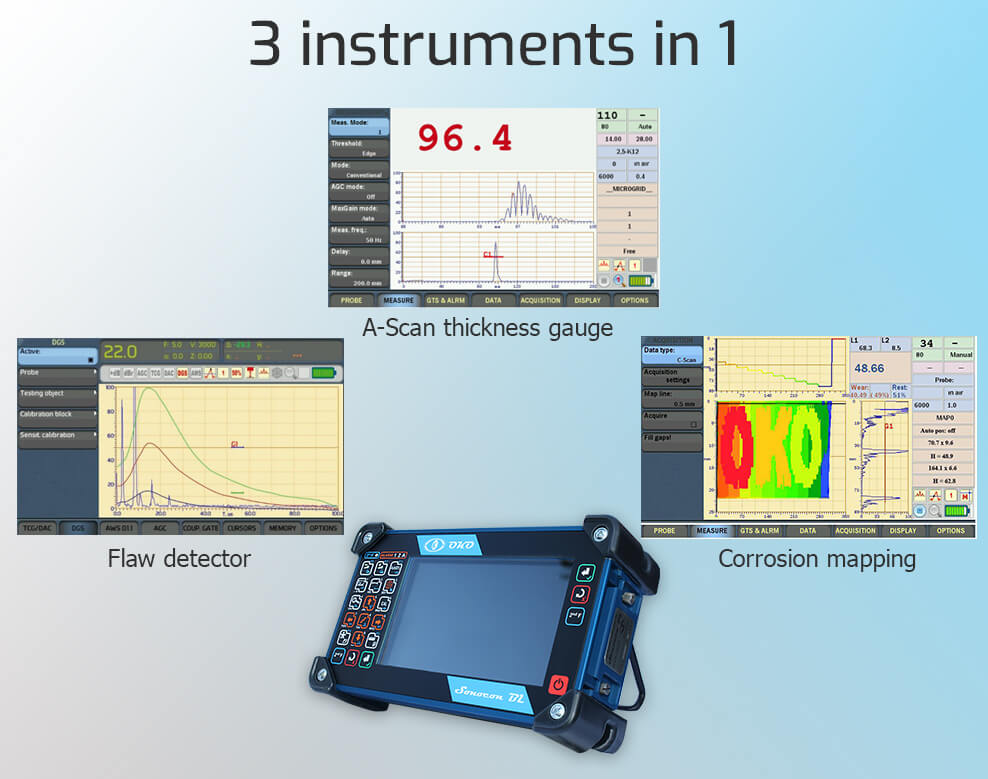

Sonocon BL是一款數字UT測試儀，其3個設備合為一體：
?探傷儀，
?A型掃描測厚儀，
?腐蝕監測儀
這是通過可切換的軟件實現的。 在“ UT”版本中，Sonocon BL賦予了其強大的超聲波探傷功能的所有功能，這些功能對其設置，缺陷搜索及其高級評估都是必需的。
在惡劣環境下使用
儀器箱的防護等級為IP65。 工作溫度范圍為–30°C至+50°C（-22°F至122°F）。 探傷儀具有抗電離輻射的能力，適合在濕度較高的環境下運行。
易于使用
Sonocon BL是高度用戶友好的。 它的界面理念可以表述為“不瀏覽菜單，只需按下按鈕！”。 所有最常用的功能都放置在其鍵盤上，使它們可以通過一次或幾次按鍵操作就可以訪問。 這樣可使設置和評估過程快幾倍。 多種內置的自動校準程序允許使用標準或測試對象上的直光束，角光束和瑞利波探頭進行快速，輕松的校準。
為了幫助新用戶適應其界面，Sonocon BL提供了許多選項：
?上下文背光: 在模式下，其中被認為是所有相關按鈕的一組按鈕被突出顯示。
?菜單項提示: 激活（更改）后，所有并非不重要的菜單項都會顯示說明。
?菜單預設: 戶可以選擇3個菜單系統預設之一：
°完整: 包含2頁的所有菜單，可以訪問所有UT儀器功能；
°Simple1和Simple 2: 在一個頁面中包含所有基本功能，并分為幾個菜單。 還可以從“完整菜單”列表中添加任何3或4個額外菜單。
烏克蘭OKOndt 便攜式超聲波探傷儀Sonocon B（BL）（UT+測厚儀） 產品特征：
一般特征
性能
雙模式脈沖發生器
Sonocon BL包含兩種脈沖模式：尖峰波和方波（SWP）。 此功能以及阻尼功能可在較寬的范圍內控制回波的形狀，長度和幅度。
波形平均
此功能允許將A掃描平均從×2到×64。 這大大提高了信噪比，從而即使在非常高的增益下也能實現舒適的操作，并使測量更加精確。
快速舒適的操作
直接A掃描和門控
只需按一個按鈕，操作員即可直觀地控制A-掃描和門。A掃描或門。

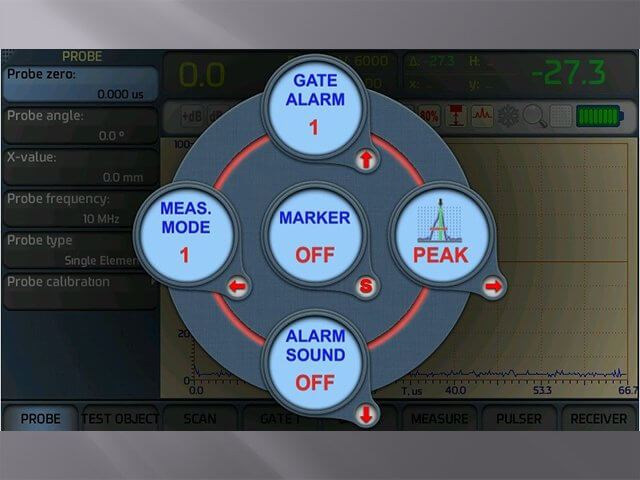

快速訪問菜單
QAM按鈕可訪問循環菜單隊列，可快速更改測量和警報參數
“UT”version
指示搜索和評估工具

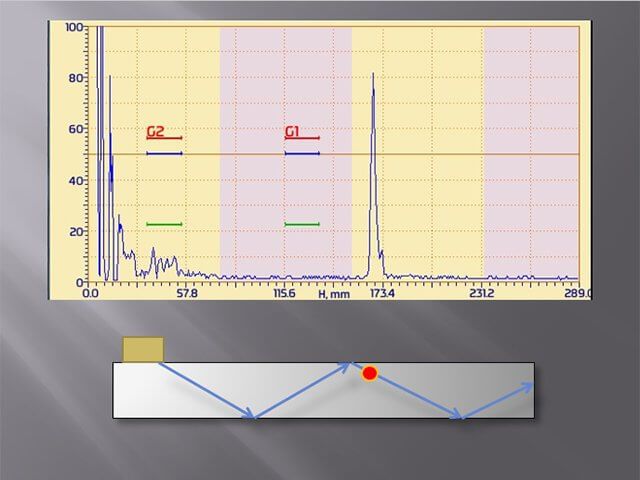

“腿部標記”模式( 標記在屏幕上) 模式
“腿部標記”模式更改為A-掃描背景標記A-掃描與黃色的下垂腳和粉紅色的下垂腳對應的零件。 這有助于從視覺上估計引起指示的反射器（缺陷）的深度。

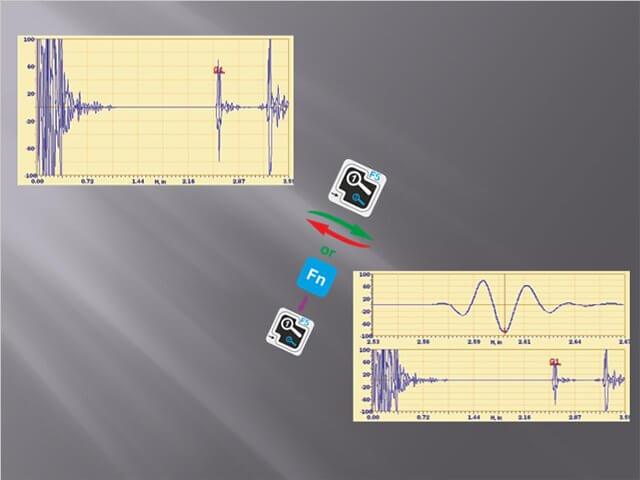

“智能變焦”模式
在此模式下，將顯示縮放的A掃描（來自兩個門之一）和完整的未縮放的A掃描。 這樣可以防止操作員丟失脫機指示。
“評估”模式
“評估”模式對于評估“難于捕捉”的指示非常有用。 它還使對通常指征的評估變得更快。 當此模式打開時，操作員只需盲目掃描感興趣的區域，探傷儀將監視第一門中的所有回波，找到最佳回波（根據幅度），自動調整增益以放置 回顯評估級別并將其凍結。 然后可以評估“最佳”指示，并在需要時保存以進行報告。 關閉“評估”模式后，將自動獲取掃描增益。
缺陷評估系統

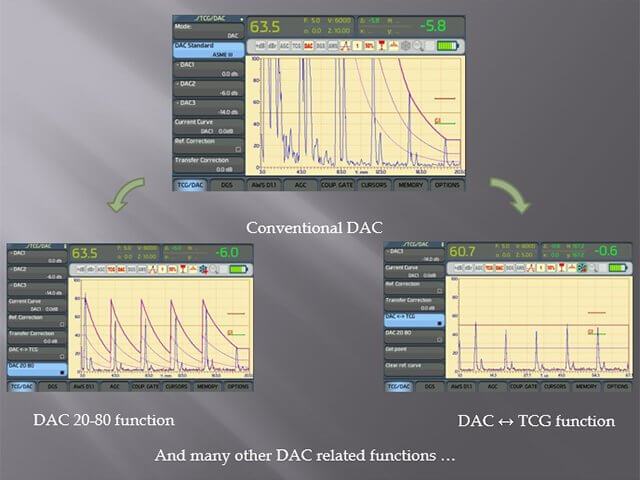

DAC系統
內置的DAC系統可根據以下代碼構建DAC曲線：ASME（單曲線和3條曲線），EN 1712，EN 1713，EN1714，JIS Z3060，GB 11345，GB4730。還可提供用戶預設。 基本曲線最多可以包含128個點。 最多可以建立6條其他曲線。 除了在任何DAC系統中使用的所有標準功能外，Sonocon BL還提供諸如“ 20-80”功能，DAC
TCG轉換功能等高級功能。

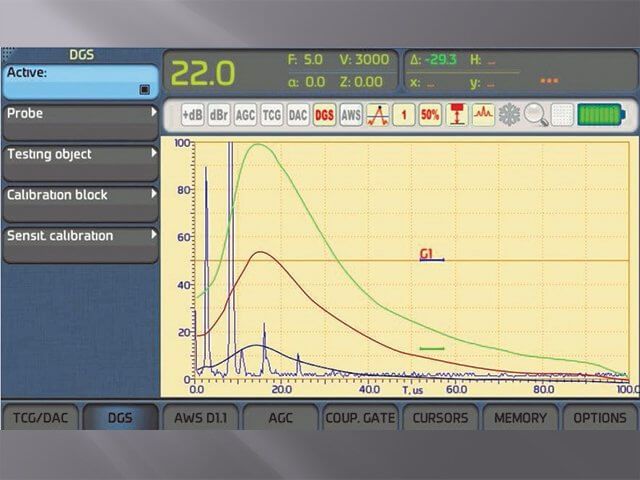

DGS (AVG)系統
對于給定的等效直徑（面積），DGS系統允許為直射束和角射束單元件傳感器建立多達3條DGS曲線。 它還可以直接讀取De 和/或 Se的讀數，以進行門控指示。
AWS（D級）系統
根據美國焊接學會結構焊接規范D1.1，D1.3節，Sonocon BL還采用了D等級的自動計算。
厚度計+
設置自動化

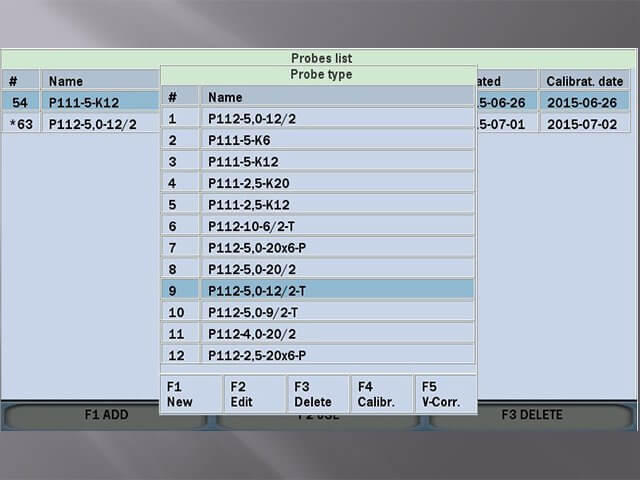

探針庫
要設置選定的探針參數，從“探針庫”中選擇相應的項目就足夠了，所有相關設置將自動加載。

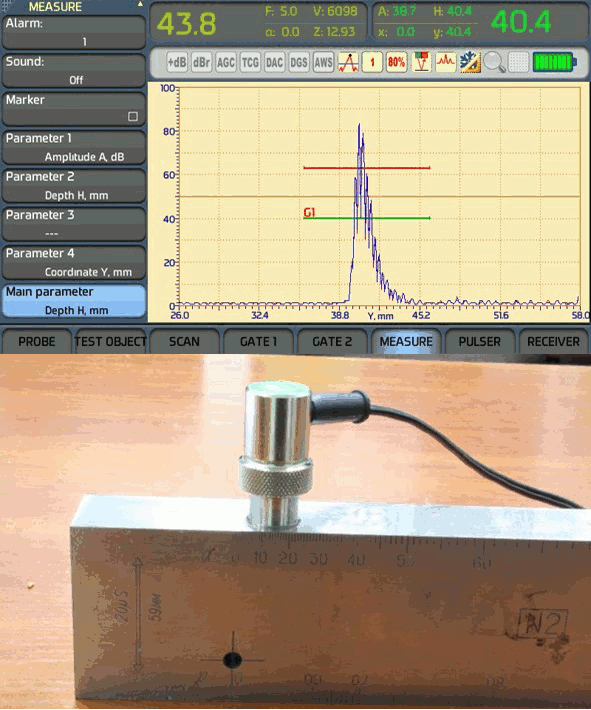

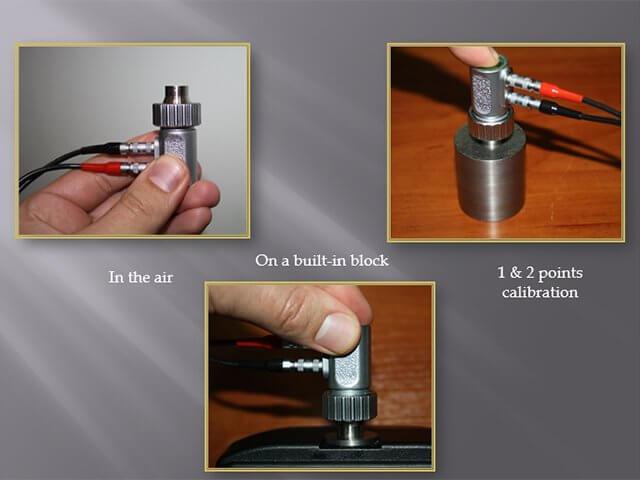

自動校正
Sonocon BL提供了多種自動校準程序：在空氣中，內置校準塊上以及經典的單點和雙點校準。
結果存儲和處理
結構化文件

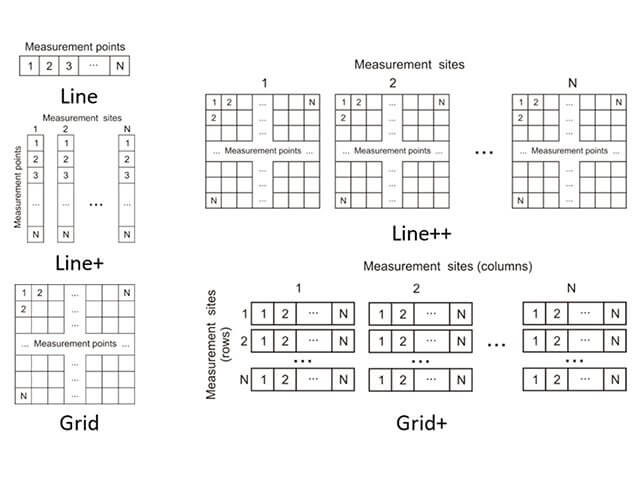

大型試樣的厚度測量中最重要和最困難的任務之一就是正確組織測量結果，以利于分析。 使用Sonocon BL，操作員可以選擇與幾乎任何類型的試樣相對應的幾種模板之一：
?“線”（1D）非常適合小直徑管道等。
?“線+”（2D）用于線性組的“線”對象，用于大直徑管道的逐段厚度測量等。
?“網格”（2D)用于測試大型準平面物體，例如船體，儲油罐，大直徑油庫等。
?“線++”（3D）用于測試2D組“ 線”對象。
?“網格+”（3D）用于線性組的“ 網格”對象。
?“鍋爐”（3D）將管道上的測量點和水平的管道組織在一起。

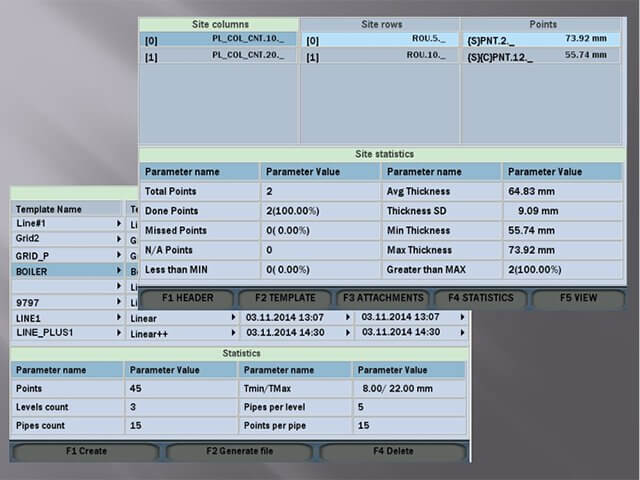

在過程中測量統計
Sonocon BL不僅可以查看組織的測量數據，還可以對其進行分析，從而提供整個文件和每個測量站點的統計信息。
腐蝕監測

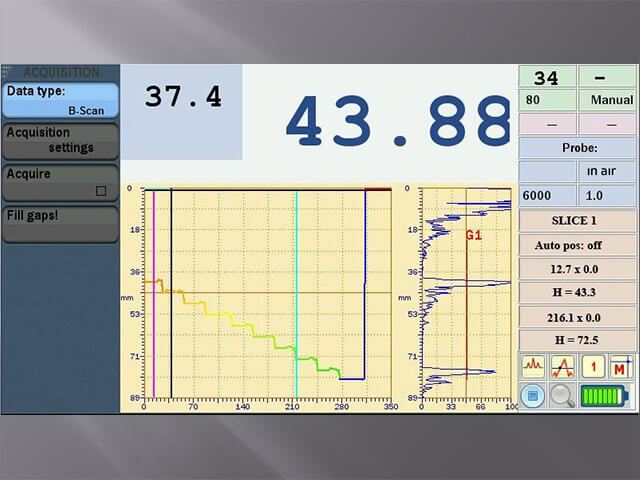

厚度B掃描
厚度B掃描是由超聲波束產生的測試件的一部分，使用帶有編碼器的任何一維掃描儀都可以輕松獲取。 它顯示了后壁輪廓，可用于評估腐蝕類型。

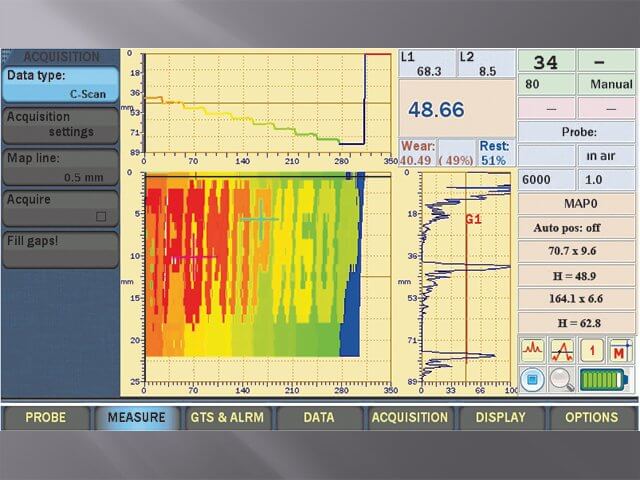

厚度C掃描
厚度C掃描是使用2D掃描儀獲取的，或者是使用1D掃描儀進行的一系列線性掃描的，用于腐蝕映射。

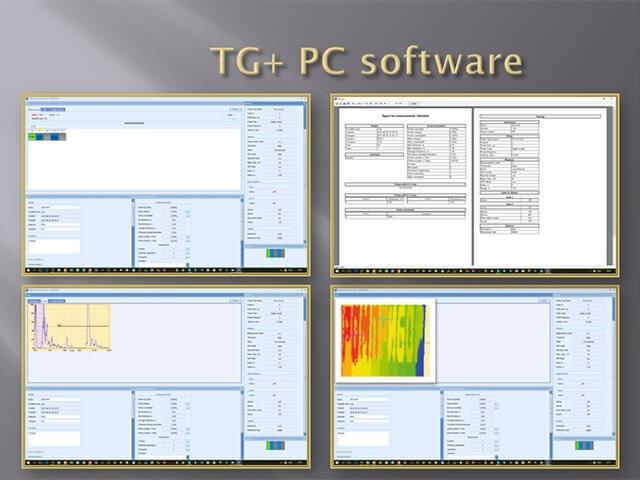

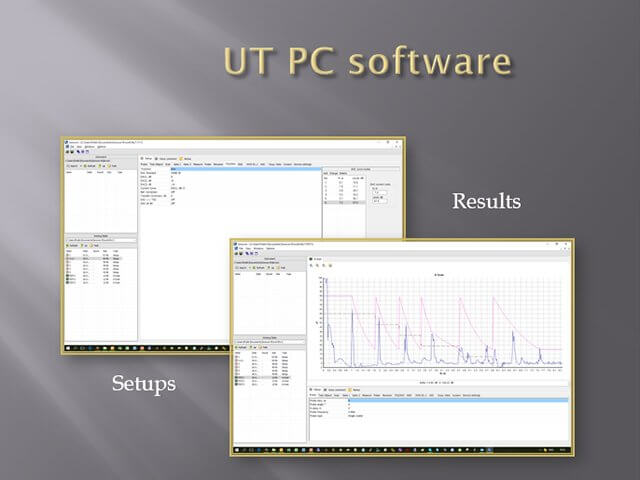

電腦軟件
Sonocon BL隨附與內部軟件UT，厚度規+或兩者均對應的PC軟件包。
C軟件用于組織儀器設置和測試結果，測試結果分析和報告
測厚儀+：
UT:
烏克蘭OKOndt 便攜式超聲波探傷儀Sonocon B（BL）（UT+測厚儀） 相關參數：
Sonocon BL General和《UT》版本
| 顯示 |
| 尺寸 |
Sonocon BL: 7.2英寸 |
| 分辨率 |
800×480 |
| 連接器 |
| 探針連接器 |
2 × BNC or |
| 2 × LEMO-1 or |
| 2 × LEMO-00 |
| 模擬量輸出 |
報警 |
| USB1 |
A型 |
| 局域網 |
 |
| 脈沖發生器 |
| 種類 |
尖峰+方波（SWP） |
| 電壓（SWP） |
50 V, 100 V, |
| 150 V, 200 V, |
| 250 V, 300 V, |
| 400 V |
| 能源（SWP） |
20 ns至1000ns，步長為10 ns手動和自動模式 |
| 電壓（峰值） |
低：50 V， |
| 高：300 V |
| 阻尼 |
|
| PRF模式 |
舒適，低， |
| 中等，高， |
| 手冊 |
| PRF |
從15至6000 Hz |
| 幻影控制 |
3種模式 |
| 接收者 |
| 范圍（在鋼縱波處） |
8000毫米（314英寸） |
| 獲得 |
0至110 dB， |
| 階躍為0.1 dB |
| 最大信號輸入 |
20 V p-p |
| 帶寬 |
0.2 MHz – 27 MHz |
| 過濾器 |
0.2-27 MHz, |
| 0.2-10 MHz, |
| 2.0-21.5 MHz, |
| 8.0-26.5 MHz, |
| 0.5-4 MHz, |
| 0.2-1.2 MHz, |
| 1.5-8.5 MHz, |
| 5-15 MHz, |
| 0.4 MHz, |
| 0.5 MHz, |
| 1 MHz, |
| 1.25 MHz, |
| 2 MHz, |
| 2.25 MHz, |
| 2.5 MHz, |
| 3.5 MHz, |
| 4 MHz, |
| 5 MHz, |
| 7.5 MHz, |
| 10 MHz, |
| 15 MHz, |
| 20 MHz |
| 過濾器設置選擇 |
|
| 整改 |
RF, FW, Pos. HW, |
| Neg. HW |
| TCG (TVG) |
110 dB; |
| 110 dB/μs slope |
| 信號平均值 |
OFF / 2x / 4x / 8x / 16x / 32x / 64x |
| 拒絕（截止） |
0-80% FSH |
| 測量 |
| 門數 |
2 |
| 游標數 |
2 |
| 模式 |
1, 2, C1, C2, 1-2, 1-C1, 1-C2, 2-C1, 2-C2, C1-C2 |
| TOF模式 |
峰，邊緣（側面） |
| 幅度測量 |
高達200％FSH |
| 單位 |
mm / in / us |
| 輸出欄位 |
5 |
| 報警 |
| 閘門數量 |
2 |
| 等級數 |
3 |
| 缺陷評估 |
| AWS |
|
| DGS (AVG) |
|
| DAC |
|
| DAC: 點數 |
128 |
| DAC代碼 |
ASME & ASME III, |
| EN 1712, EN 1713, |
| EN1714, JIS Z3060, |
| GB11345, GB 4730 |
| 自定義DAC曲線 |
最多6 |
| DAC 20-80 |
|
| DAC & TCG |
|
| 記憶 |
| 設定 |
|
| 數據集（使用A掃描） |
|
| 容量 |
2 GB（最大64 GB） |
| 電腦軟件 |
|
| Other Features |
| 聯軸器控制 |
|
| 自動增益控制 |
獨立于兩個閥門 |
| 快速校準 |
|
| 快速估算（最佳信號捕獲） |
|
| 自動XX％（50％或80％） |
|
| 參考增益 |
|
| 峰值保持（收集峰值內存） |
|
| 信號比較 |
|
| 智能變焦 |
|
| 菜單系統選擇 |
充分 |
| 簡單1 |
| 簡單2 |
| 鍵盤背光 |
|
| 智能（上下文）鍵盤背光 |
|
| 鍵盤快捷鍵數量2 |
41 |
| 物理 |
| 外型尺寸 |
Sonocon BL: 10×6.1×3.1″(256×156×80 mm3) |
| 含重量 電池 |
Sonocon BL: 5.3 lbs (2.4 kg) |
| 工作溫度 范圍 |
-30°C to 50°C (-22°F to 122°F) |
| 防塵防水 |
IP65 |
| 電池壽命 |
8 h |
| 可更換電池 |
|
| 1 USB Type A（又名主機或主機）允許連接外部設備（USB記憶棒，鼠標等）。 |
Sonocon BL《厚度計+》版本
| 脈沖發生器 |
| 類型 |
方波（SWP） |
| 脈沖發生器參數與所選探頭的自動擬合 |
電壓， |
| 能量， |
| 阻尼 |
| 測量頻率（讀數刷新率） |
1至100赫茲 |
| PRF模式 |
自動（根據設置的讀數刷新率計算，計算平均率） |
| 接收器 |
| 范圍（鋼縱波） |
8000毫米（314英寸） |
| 自動增益控制 |
在兩個門處到達 |
| AGC模式 |
關閉/邊緣/峰值 |
| AGC最大增益模式 |
高、中、低、手動、關閉 |
| 自動過濾器選擇（根據探頭類型） |
|
| 測量 |
| 聲速范圍 |
250至16000米/秒（.01至.629英寸/微秒） |
| 測量范圍 |
0.4至16 000毫米（.016至.629英寸） |
| 讀數分辨率 |
0.01/0.1/1毫米（0.001/0.01/0.1英寸） |
| 閘門數量 |
2 |
| 模式 |
1, 1-2 |
| 飛行時間模式 |
邊，邊過零 |
| 單位 |
毫米/英寸 |
| 最小和最大捕獲模式 |
|
| 差模 |
|
| %磨損模式 |
|
| 溫度補償 |
|
| 收購a： |
|
| 厚度B掃描 |
|
| 厚度C掃描 |
|
| 對先前獲得的測量： |
|
| 厚度B掃描 |
|
| 厚度C掃描 |
|
|
|
| 報警和顯示 |
| 報警類型 |
最小、最大、最小和最大 |
| 聯軸節損耗報警 |
|
| 最后讀數（耦合損耗） |
|
| A掃描 |
|
| 光標（檢測線） |
|
| 厚度B掃描 |
|
| 厚度C掃描 |
|
| 多維文件：瀏覽 |
|
| 多維文件：文件統計信息 |
|
| 多維文件測量。站點統計 |
|
| 校準 |
| 1分 |
|
| 2分 |
|
| 在空中調零 |
|
| 對內置塊進行調零 |
|
| 記憶 |
| 設置 |
|
| 多維結構化文件 |
1-3維 |
| 每個文件的讀取數 |
高達10萬 |
| 文件格式數 |
6 |
| 數據附件 |
評論， |
| A型掃描， |
| 厚度B掃描， |
| 厚度C掃描， |
| 微電網 |
| 容量 |
2 GB（最高64 GB） |
| PC軟件 |
|
| 其他特點 |
| 鍵盤背光 |
|
| 智能（上下文）鍵盤背光 |
|
| 智能變焦 |
|
| 鍵盤快捷鍵數量2 |
29 |
]]>
