龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道定位器 Success AG-309.15N 產品簡介：
產品型號：AG-309.15N
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜和管道定位器
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道定位器 Success AG-309.15N 產品概述：
用于檢測電纜和任何金屬管道的高科技設備。
三種操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三個內置傳感器使全向天線在 LCD 顯示屏上顯示電纜或金屬管道的方向
內置傳感器，用于深度和電流的數字測量
測量深度為 10 m
無源頻率：電源、無線電、BB
有效頻率：512/1024/8192/32768 Hz
靈敏度：100μA
具有高分辨率和可調背光亮度的大型 LCD 顯示屏
發射器 – 20W
鑄體，外殼沿整個長度密封到連接器
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’ 電纜和管道定位器 Success AG-309.15N 產品特征：
整體式接收器 AP-019
20W AG-105 發射器
地下公用設施的高精度定位可達 10m
直接數字測量高達 10 安培的電纜電流
帶有可選推桿和管道探測器的非導電和非金屬設施的位置
俄羅斯泰克諾AC’TECHNO-AC’ 電纜和管道定位器 Success AG-309.15N 產品應用：
檢測地下長達 10 m 的電纜和任何金屬管道
直接數字測量深度達 10 m
在“ROUTE”模式下指示與實用軸的偏差
電流的直接數字測量
開挖前勘察地面
距發射機連接處的跟蹤距離可達 3 公里
俄羅斯泰克諾AC’TECHNO-AC’ 電纜和管道定位器 Success AG-309.15N 產品參數：
| 接收器 AP-019 規格 | |
| 范圍 | 價值 |
| 濾波器的準諧振頻率 | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 赫茲 |
| 準諧振濾波器品質因數 (Q) | 不少于100 |
| 頻率范圍“寬帶” | 0,04 至 8 kHz |
| 頻率范圍“無線電” | 8 至 40 kHz |
| 電路徑的最大增益 | >100 分貝 |
| 內置傳感器數量 | 4 |
| 連接的外部傳感器 | CI-105、HP-117、DODK-117、DKI-117（由?TECHNO-AC?制造） |
| 靈敏度控制 | 自動 – 用于 2D 顯示“路線”。半自動或手動（可選） – 用于“圖形”。自動或手動（可選） – 用于 ?2F? 模式。 |
| 確定路線的埋藏深度 | 自動在模式 Route 0 to 9,99 m |
| 確定深度的準確性 | ±5% |
| 測量接收信號的電流 | 在 Route 0.001 to 9,99 A 模式下自動 |
| 接收信號電流的測量精度 | ±5% |
| 支持路由定位發電機的節能（間歇）模式 | 與“TECHNO-AC”（“脈沖”模式）制造的路徑定位發生器組合工作 |
| 視覺指示 | LCD 顯示屏，320×240 像素，LED 照明 |
| 誘導參數 | – 設置和控制參數； |
| – 相對于設備的路線位置的 2D 可視化； | |
| – 來自傳感器的信號電平圖形； | |
| – 路線埋藏深度； | |
| – 信號電流。 | |
| 音頻指示 內置發射器 – 合成聲音 HM- 按鈕按下的聲音指示 | |
| 電源 | 4 至 7 V（C 型 4 個元件） |
| 一節堿性電池的連續工作時間 | 不少于20小時 |
| 儲存/操作溫度范圍 | -30 至 60 °С / -20 至 60°С |
| 房屋防護等級 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,4 公斤 |
| 發射機 AG-105 技術規格 | |
| 連續 ?Co? 或脈沖 ?Pu? 信號的頻率，Hz ± 0,1% – ?kHz? | |
| 加載“夾子”或“夾子” | 512 – ?0.5? / 1024 – ?1.0? / 8192 – ?8.2? / 32768 – ?33? |
| ?天線?模式 | 8192 – ?8.2? / 32768 – ?33? |
| 操作模式 | |
| ?天線?模式 | 內部發射電感? In ?。 |
| 外置感應發射天線? An ?。 | |
| ?調制?模式（特殊形式的信號） | 脈沖? Pu ?（正弦信號的短期傳輸）。傳輸持續時間 0.12 秒。傳輸重復頻率 1Hz。 |
| 雙頻? 2F ?（同時產生1024Hz、8192Hz）。振幅比 4/1（分別）。 | |
| 電源電壓 12…15V 下的輸出參數 | |
| 輸出電流，A | |
| 手動增量下受程序限制， ≥ | 5 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2? / ?2F? |
| 3 – 在頻率 32768Hz ?33? | |
| 由程序設置以通過外部負載“夾子”或“夾子”進行自動調整，≥ | 0,2 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F? |
| 0,1 – 在頻率 8192Hz ?8.2? / 32768Hz ?33? | |
| 最大輸出電壓，V | |
| 取決于?調制?，≥ | 32 – 在雙頻調制模式?2F? |
| 40 – 在其他模式下 | |
| 最大輸出功率，W | |
| 受程序限制，≥ | 20 -在連續 ?Co? 和脈沖 ?Pu? 模式中，頻率為 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2?，負載電阻高達 80Ω 在雙頻模式 ?2F?，負載電阻高達 50Ω . |
| 6 – 頻率為 32768Hz ?33?，負載電阻高達 260Ω。 | |
| 電源 | |
| 電源電壓的工作范圍 | 振蕩啟動的最低可接受電壓 – 7V。 |
| 操作的最大允許電壓 – 15V。 | |
| “振蕩”模式下的自動關斷電壓 < 4,2V。 | |
| 電池組 | 8 個 ?堿性? 電池 1.5V ?type С? 推薦 – ?Duracell ? ULTRA?。 |
| 外部電源（可選） | 電池?12V?（例如汽車）輸出電壓11…14V，最大電流不小于4A。 |
| 電源適配器АG114М.02.020（基于 GS60A15-P1J ?MEAN WELL? 的額外附件）輸出電壓 15V，功率 60W。 | |
| 操作時間（?生命周期?） | 在電池組運行時，?type Сх8? 由所用堿性電池的質量（容量和?負載能力?）定義，在 ?Co?和?2F? 模式下 可以等于4 到 6 小時或從 20 到 30 小時在 ?Pu? 模式下，在 ?連續? 模式 ?Co? / ?2F? 的初始輸出電壓 7W 或脈沖調制模式 ?Pu? 的初始輸出電壓 15W。 |
| 在外部電源下完全由外部能源特性調節，因此在市電下工作時間是無限的。 | |
| 操作特點 | |
| 振蕩過程中輸出電壓的自動控制 | 根據電源的“能量潛力”對輸出功率進行比例控制。 |
| 設備自動關機 | 在“停止”模式下的電源電壓 < 6,5V。 |
| 在“振蕩”模式下的電源電壓 < 4,2V。 | |
| 電源電壓 > 15.5V。 | |
| 如果超過允許的吸收電流值（確切數字取決于實際模式）。 | |
| 如果在調整過程中輸出短路（啟動終端放大器的硬件安全系統）。 | |
| 在不符合振蕩模式設置的情況下，取決于輸出端是否安裝了外部天線（切換到“停止”模式）。 | |
| 如果在“停止”模式下出現“長”（≈ 100 秒）停機時間（如果未按下按鈕）。 | |
| 負載調整 | 自動，直至達到特定消耗率或達到負載電流： – ≥ 0,2A 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F?；- ≥ 0,1А 在頻率 8192Hz ?8.2? и 32768Hz ?33?。 |
| 手動后自動調整。 | |
| 正在檢查的實用程序的連接選項 | ?聯系?與“地球返回”的聯系。 |
| ?非接觸? 連接與內部發射天線 ?In? 的應用。 | |
| 使用外部感應發射天線 ?An? 進行 ?非接觸式? 連接（與內部發射天線 ?In? 相比，發射強度更高，更容易進入公用設施）。 | |
| 使用傳輸感應“夾子”的“非接觸式”連接（可以從束中選擇電纜）。 | |
| 結構參數 | |
| 功率輸出放大器 | 技術 — 將D 級效率更新至 85%。 |
| LED指示燈 | 單獨的發光二極管指示參數和模式。 |
| 數字指示器顯示模式和參數值，還顯示?MULTIMETER?測量的輸出參數，例如：輸出電壓 (V)、負載電流 (A)、負載功率 (W) 和負載電阻 (Ω /kΩ)。 | |
| 電子單元（外殼）的外形尺寸，不超過，mm。 | 216х180х105mm |
| 電子單元的重量，不超過，kg | 2 |
| 運行時允許的環境溫度范圍 | – 30 °С 至 +60°С使用“電池”電源，不建議在低于零的環境溫度下使用設備。 |
| 防護等級 | IP65（外殼關閉時）。 |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’PVC 管道定位器 Success 309MAG 產品簡介：
產品型號：309MAG
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線定位儀
產品備注：PVC 管道定位器
俄羅斯泰克諾AC’TECHNO-AC’PVC 管道定位器 Success 309MAG 產品概述：
帶有數字接收器的管道發射器，用于定位非金屬管道和管道。
三個內置傳感器使全向天線在大型 LCD 顯示屏上顯示電纜方向
內置傳感器，用于深度和電流的數字測量
GPS/GLONASS 模塊，用于準確定位所定位的實用程序

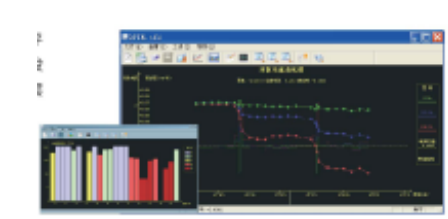

用于上傳和處理來自接收器的數據的 Mini-USB 電纜和桌面軟件
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’ PVC 管道定位器 Success 309MAG 產品特征：

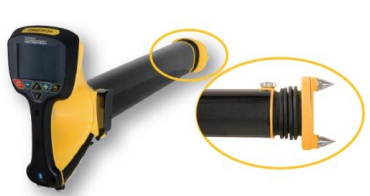

AP-019.3 帶 GPS 的數字接收器
數字深度測量可達 10 米
MAG-05 探測距離可達 110 米
俄羅斯泰克諾AC’TECHNO-AC’ PVC 管道定位器 Success 309MAG 產品應用：
PVC 管道定位深度達 10 米，頻率為 512Hz
電纜管道和通道追蹤
管道深度測量
定位路線的 GPS/GLONASS 定位
俄羅斯泰克諾AC’TECHNO-AC’ PVC 管道定位器 Success 309MAG 產品參數：
| 接收器 AP-019.3 規格 | |
| 范圍 | 價值 |
| 濾波器的準諧振頻率 | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 赫茲 |
| 準諧振濾波器品質因數 (Q) | 不少于100 |
| 頻率范圍“寬帶” | 0,04 至 8 kHz |
| 頻率范圍“無線電” | 8 至 40 kHz |
| 電路徑的最大增益 | >100 分貝 |
| 內置傳感器數量 | 4 |
| 連接的外部傳感器 | CI-105、HP-117、DODK-117、DKI-117（由?TECHNO-AC?制造） |
| 靈敏度控制 | 自動 – 用于 2D 顯示“路線”。半自動或手動（可選） – 用于“圖形”。自動或手動（可選） – 用于 ?2F? 模式。 |
| 確定路線的埋藏深度 | 自動在模式 Route 0 to 9,99 m |
| 確定深度的準確性 | ±5% |
| 測量接收信號的電流 | 在 Route 0.001 to 9,99 A 模式下自動 |
| 接收信號電流的測量精度 | ±5% |
| 支持路由定位發電機的節能（間歇）模式 | 與“TECHNO-AC”（“脈沖”模式）制造的路徑定位發生器組合工作 |
| 視覺指示 | LCD 顯示屏，320×240 像素，LED 照明 |
| 誘導參數 | – 設置和控制參數； |
| – 相對于設備的路線位置的 2D 可視化； | |
| – 來自傳感器的信號電平圖形； | |
| – 路線埋藏深度； | |
| – 信號電流。 | |
| 音頻指示 內置發射器 – 合成聲音 HM- 按鈕按下的聲音指示 | |
| 電源 | 4 至 7 V（C 型 4 個元件） |
| 一節堿性電池的連續工作時間 | 不少于20小時 |
| 儲存/操作溫度范圍 | -30 至 60 °С / -20 至 60°С |
| 房屋防護等級 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,4 公斤 |
| MAG-05.Х.ХХ 規格 | |
| 范圍 | 價值 |
| 發射頻率 | 512Hz |
| 管徑變送器 | 40 毫米 |
| 管式變送器重量 | 318g +-20g |
| 管道變送器運行時間 | 長達 5 小時 |
| 拉索系統直徑推桿 | 6 毫米 |
| 附加電線電纜直徑 | 2 毫米 |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器 Success CBI-309G 產品簡介：
產品型號：CBI-309G
產品品牌：泰克諾’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜定位器
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器 Success CBI-309G 產品概述：
數字電纜定位器采用我們最新的接收器 AP-019.3，帶有集成 GPS/GLONASS 模塊。
兩種操作模式：“ROUTE”和“GRAPHIC”
三個內置傳感器使全向天線在大型 LCD 顯示屏上顯示電纜方向
內置傳感器，用于深度和電流的數字測量
GPS/GLONASS 模塊，用于準確定位所定位的實用程序
用于上傳和處理來自接收器的數據的 Mini-USB 電纜和桌面軟件。
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’ 電纜定位器 Success CBI-309G 產品特征：
一體式接收器 AP-019.3，內置 GPS/GLONASS 模塊
大液晶屏顯示實用軸
高達 10 m 的直接數字深度測量
帶有可選推桿和管道探測器的非導電和非金屬設施的位置
俄羅斯泰克諾AC’TECHNO-AC’ 電纜定位器 Success CBI-309G 產品應用：
檢測地下長達 10 m 的帶電電纜
指示與效用軸的偏差
定位路線的 GPS/GLONASS 定位
帶有可選推桿和管道探測器的非導電和非金屬設施的位置
俄羅斯泰克諾AC’TECHNO-AC’ 電纜定位器 Success CBI-309G 產品參數：
| 接收器 AP-019.3 規格 | |
| 范圍 | 價值 |
| 濾波器的準諧振頻率 | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 赫茲 |
| 準諧振濾波器品質因數 (Q) | 不少于100 |
| 頻率范圍“寬帶” | 0,04 至 8 kHz |
| 頻率范圍“無線電” | 8 至 40 kHz |
| 電路徑的最大增益 | >100 分貝 |
| 內置傳感器數量 | 4 |
| 連接的外部傳感器 | CI-105、HP-117、DODK-117、DKI-117（由?TECHNO-AC?制造） |
| 靈敏度控制 | 自動 – 用于 2D 顯示“路線”。半自動或手動（可選） – 用于“圖形”。自動或手動（可選） – 用于 ?2F? 模式。 |
| 確定路線的埋藏深度 | 自動在模式 Route 0 to 9,99 m |
| 確定深度的準確性 | ±5% |
| 測量接收信號的電流 | 在 Route 0.001 to 9,99 A 模式下自動 |
| 接收信號電流的測量精度 | ±5% |
| 支持路由定位發電機的節能（間歇）模式 | 與“TECHNO-AC”（“脈沖”模式）制造的路徑定位發生器組合工作 |
| 視覺指示 | LCD 顯示屏，320×240 像素，LED 照明 |
| 誘導參數 | – 設置和控制參數； |
| – 相對于設備的路線位置的 2D 可視化； | |
| – 來自傳感器的信號電平圖形； | |
| – 路線埋藏深度； | |
| – 信號電流。 | |
| 音頻指示 內置發射器 – 合成聲音 HM- 按鈕按下的聲音指示 | |
| 電源 | 4 至 7 V（C 型 4 個元件） |
| 一節堿性電池的連續工作時間 | 不少于20小時 |
| 儲存/操作溫度范圍 | -30 至 60 °С / -20 至 60°С |
| 房屋防護等級 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,4 公斤 |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器 Success CBI-309N 產品簡介：
產品型號：CBI-309N
產品品牌：泰克諾’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜定位器
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器 Success CBI-309N 產品概述：
數字電纜定位器采用我們*先J的接收器 AP-019.1
兩種操作模式：“ROUTE”和“GRAPHIC”
三個內置傳感器使全向天線在 LCD 顯示屏上顯示電纜方向
內置傳感器，用于深度和電流的數字測量
具有高分辨率和可調背光亮度的大型 LCD 顯示屏
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’ 電纜定位器 Success CBI-309N 產品特征：

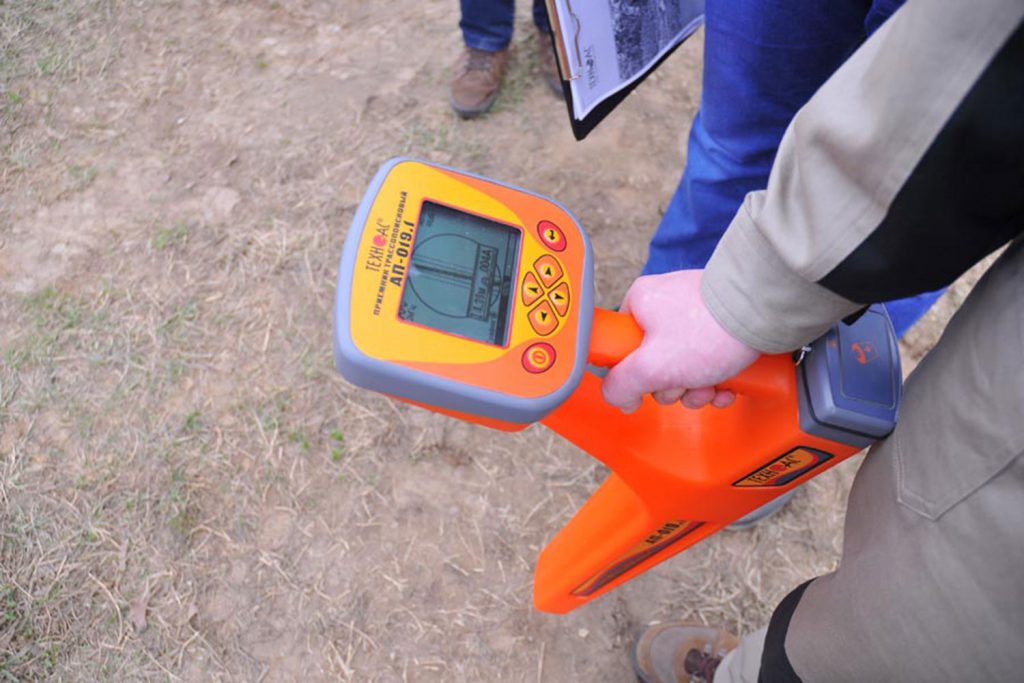

一體式接收器 AP-019.1，內置全向天線
電纜電流的直接數字測量
高達 10 m 的直接數字深度測量
俄羅斯泰克諾AC’TECHNO-AC’ 電纜定位器 Success CBI-309N 產品應用：
檢測地下長達 10 m 的帶電電纜
直接數字測量深度達 10 m
直接測量電流
在“ROUTE”模式下指示與實用軸的偏差
俄羅斯泰克諾AC’TECHNO-AC’ 電纜定位器 Success CBI-309N 產品參數：
| 接收器 AP-019.1 規格 | |
| 范圍 | 價值 |
| 濾波器的準諧振頻率 | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 赫茲 |
| 準諧振濾波器品質因數 (Q) | 不少于100 |
| 頻率范圍“寬帶” | 0,04 至 8 kHz |
| 頻率范圍“無線電” | 8 至 40 kHz |
| 電路徑的最大增益 | >100 分貝 |
| 內置傳感器數量 | 4 |
| 連接的外部傳感器 | KI-110、HP-117、DODK-117、DKI-117（由?TECHNO-AC?制造） |
| 靈敏度控制 | 自動 – 用于 2D 顯示“路線”。半自動或手動（可選） – 用于“圖形”。自動或手動（可選） – 用于 ?2F? 模式。 |
| 確定路線的埋藏深度 | 自動在模式 Route 0 to 9,99 m |
| 確定深度的準確性 | ±5% |
| 測量接收信號的電流 | 在 Route 0.001 to 9,99 A 模式下自動 |
| 接收信號電流的測量精度 | ±5% |
| 支持路由定位發電機的節能（間歇）模式 | 與“TECHNO-AC”（“脈沖”模式）制造的路徑定位發生器組合工作 |
| 視覺指示 | LCD 顯示屏，320×240 像素，LED 照明 |
| 誘導參數 | -設置和控制參數 |
| – 相對于設備的路線位置的 2D 可視化 | |
| – 來自傳感器的信號電平圖形 | |
| – 路線埋藏深度 | |
| – 信號電流 | |
| 音頻指示 | 內置發射器 – 合成聲音 HM – 按鈕按下的聲音指示 |
| 電源 | 4 至 7 V（C 型 4 個元件） |
| 一節堿性電池的連續工作時間 | 不少于20小時 |
| 儲存/操作溫度范圍 | -30 到 +60 °С / -20 到 +60°С |
| 房屋防護等級 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,1 公斤 |
龐羽梁儀器儀表（上海）有限公司是土耳其PROTON ELIC RB-128-1A 無人機的授權代理商
土耳其PROTON ELIC RB-128-1A 管道泄露檢測系統視頻觀看地址
土耳其PROTON ELIC RB-128-1A 管道泄露檢測系統 產品簡介：

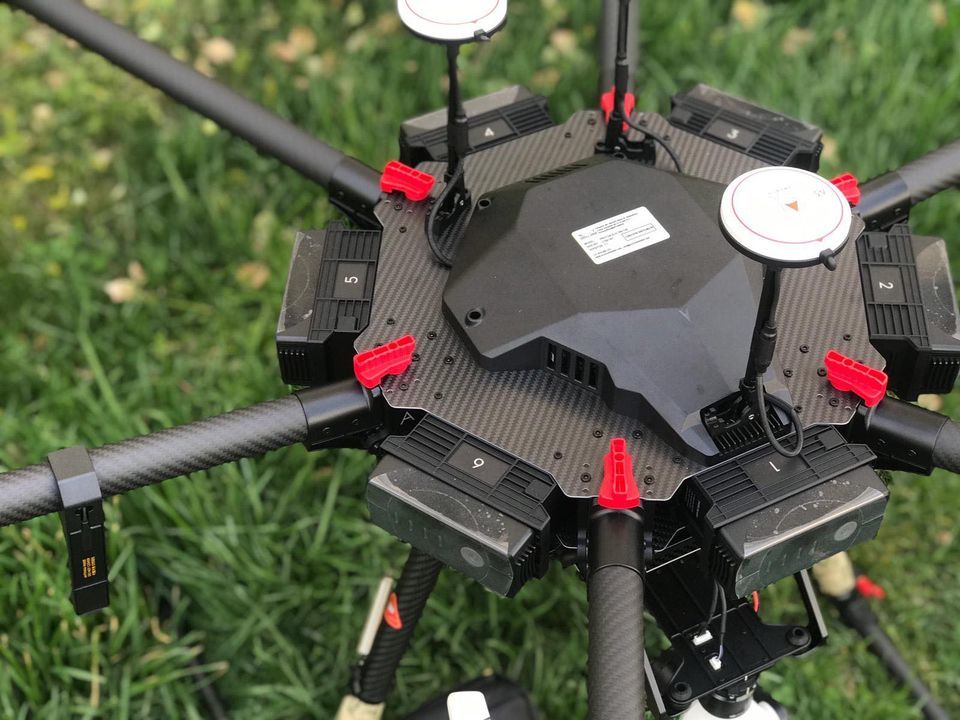

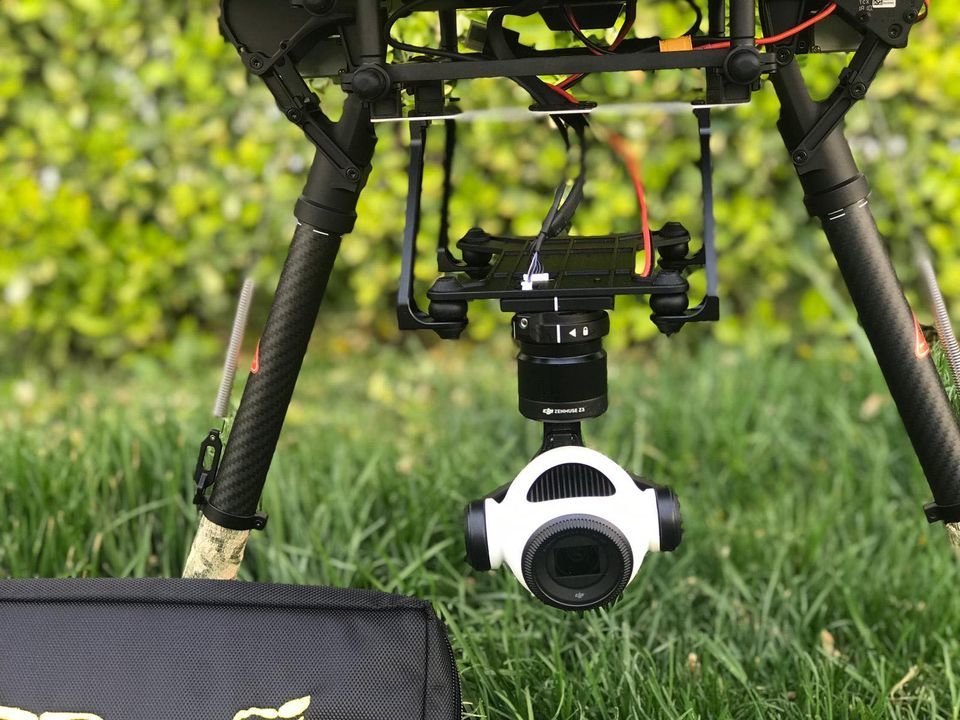

RB-128-1A無人機搭配特殊的激光雷達泄漏探測器可以不受地理環境的影響，有更深的探測深度，其最大的探測深度是50米及設備飛行時3秒及可檢測400平方米的探測范圍，對于基本管線管道都可以準確測量而且金屬及非金屬都沒有問題，比如：埋藏在地里或暴露在外面的的水管、石油管道、燃氣管道、PE管道、塑料管道、鋼管、鐵管等等，探測器通過藍牙傳輸?shù)揭苿咏K端，軟件會在收集數據后自動繪制出紅藍綠顏色的圖形并標有數據以供實時分析，還可以保存圖形文件方便后期查看。RB-128-1A測量泄漏定點的準確率可以達到99%及以上。
土耳其PROTON ELIC RB-128-1A 搭配的獨有激光雷達探測器用于測量管道走向及埋深，雷達及雷達傳感器 （特有的激光雷達可用于：測量水、氣、油管道的泄漏，且金屬及非金屬管線（PE管道、塑料管道）均可準確定位）。
土耳其PROTON ELIC RB-128-1A 管道泄露檢測系統 性能優勢：
1）可以偵測地底下埋藏的人造或天然地面層刻蝕而形成的隧道洞穴的結構，擁有可以偵測（鋼筋混凝土～網墻～巖石地面層刻蝕制成的）隧道洞穴類型結構的能力。
2）獨有的雷達探測器及傳感器配合64位熱傳感器可以準確測量出管道的具體走向及埋深，利用不同的物體間介電常數找到泄漏點，準確率可達99%及以上。
3）地面條件（潮濕～雪地～冰凍～巖石～崎嶇～礦區）等等，在所有地面條件下都可以完美無誤地工作。
4）除了擁有這些性能之外，設備軟件中還提供了偵測貴金屬如金銀銅鐵等深度和距離的功能。
土耳其PROTON ELIC RB-128-1A 管道泄露檢測系統 產品應用：

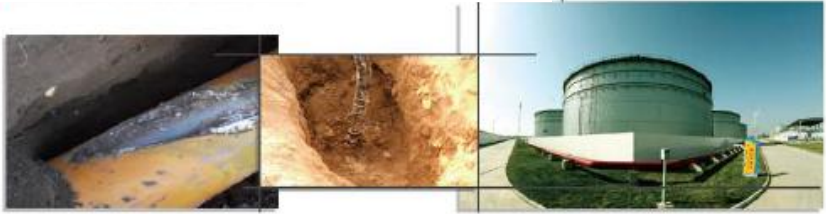

適用于長輸埋地管道泄漏檢測、管道走向及埋深檢測；
適用于場站內埋地管道泄漏檢測、管道走向及埋深檢測；
適用于城市管網（自來水、暖氣、燃氣等管道）的泄漏檢測、管道走向及埋深檢測；
適用于石油化工裝置工藝管道帶有保護層的管道泄漏檢測。
土耳其PROTON ELIC RB-128-1A 管道泄露檢測系統 相關證書：
歐盟EC認證證書；
ISO9001企業質量體系認證；
ISO 14001企業質量體系認證；
ISO 22000企業質量體系認證；
ISO 45001企業質量體系認證；
ISO 27001企業質量體系認證；
ISO 10002企業質量體系認證；
OHSAS 18001職業健康安全認證
土耳其PROTON ELIC RB-128-1A 管道泄露檢測系統 技術規格：
| 雷達系統參數 | ||
| 電磁相位讀數系統 | RB-128-1A管道泄漏檢測系統基礎標配： 搭配用于測量管道走向、埋深雷達及雷達傳感器（特有的激光雷達可用于：測量水、氣、油管道的泄漏，且金屬及非金屬管線（PE管道、塑料管道）均可準確定位）。 1）可以精確定位金屬或非金屬管道（PE管道或塑膠管道）的埋藏位置。 2）可以準確定位油、氣、水管等管線的泄漏位置。（檢測泄漏的準確性可以達到99%。） 3）可以檢測地下50米之內管道泄漏情況。 | |
| 雷達尺寸 | 長17CM；高45CM； | |
| 重量 | 3公斤 | |
| 磁傳感器 | 64個磁傳感器（可同時測量64個不同點的磁場，從而可以更快地收集數據。） | |
| 熱傳感器 | 4行16列64像素?zé)嵯駜x | |
| 見視角 | 60° | |
| 分辨率 | 全高清1080p實時監控 | |
| 探測距離 | 3000米 | |
| 探測深度 | 50米 | |

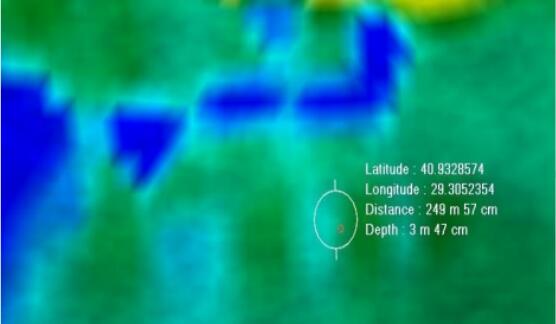

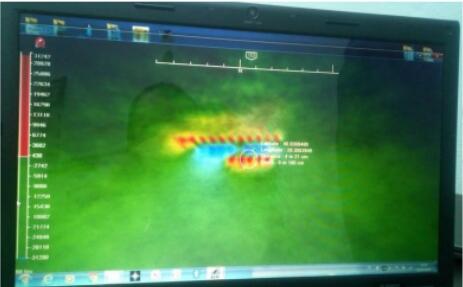

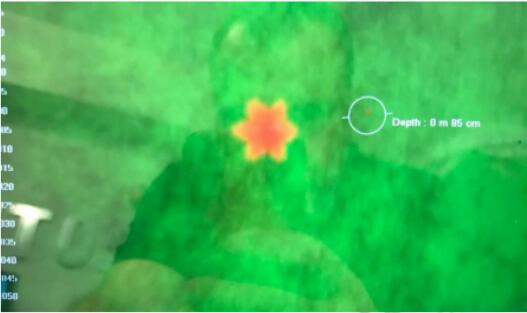

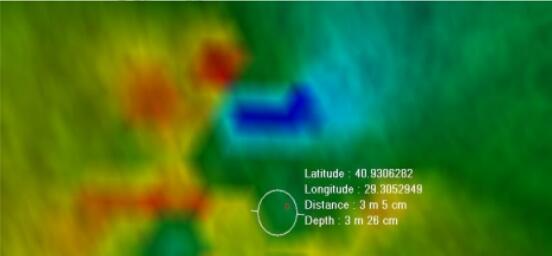

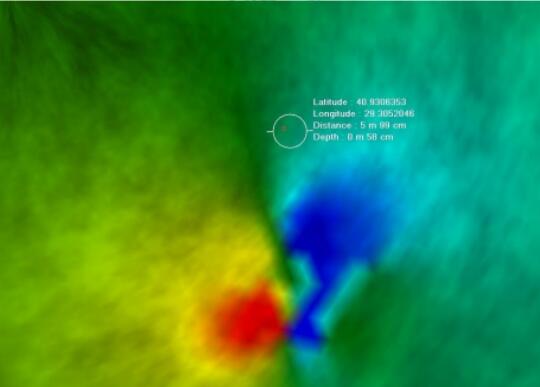

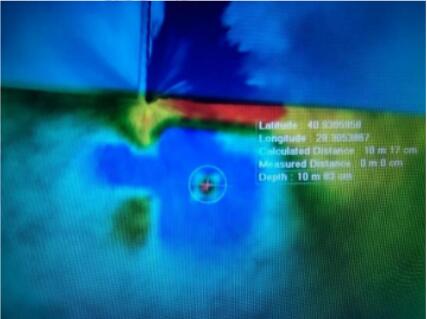

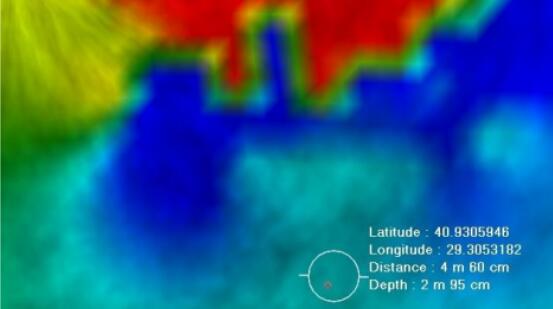

| 顯示 | 以色階方式顯示易懂（所對應的顏色簡短地以（金屬紅-太空藍-綠泥土）色顯示在屏幕上。） | |
| 支持服務 | 支持與大疆禪思懸臂云臺和相機配合使用支持與大疆如影懸臂云臺搭配使用 支持通過大疆無人機App進行控制支持集成遙控器 Lightbridge 2飛行控制器A3 Pro | |
| 無人機參數 | ||
| 重量 | 7公斤。 | |
| 處理器 | CORTEX-M4內核168 MHz 12位模擬和數字轉換器。 | |
| 數據傳輸 | 藍牙115200 2.1 | |
| 電壓 | 5伏直流電 | |
| 工作溫度 | 20 C- 60 C | |
| 濕度 | 5% – 75% | |
| 防水 | 防水 | |
| 電池 | 6個飛行聚合物電池；5伏2.1安培；6槽充電器； | |
| 充電時間 | 最少2小時，最多4小時 | |
| 續航時間 | 長達40分鐘（優越的條件） | |
| 售后服務 | 質保期1年 |
關鍵詞：進口撿漏設備、進口測漏設備、漏水管檢測、最新檢測漏水技術、*先J的測漏水設備、防腐層破損檢測、燃氣管道泄漏檢測、自來水管泄漏檢測儀、金屬管泄漏檢測儀、非金屬管泄漏檢測儀、塑料管泄漏檢測儀、PVC管泄漏檢測儀、油管泄漏檢測儀、地埋管道泄漏檢測儀 等等。歡迎來電咨詢！
]]>龐羽梁儀器儀表（上海）有限公司是土耳其質子ELIC RB-128無人機的授權代理商
土耳其質子ELIC RB-128無人機 產品簡介：
型號為RB-128 DRONE 2020 的無人機包含了已研發成功之最高性能機載（激光雷達、熱、磁）傳感器，因此解決問題效率比其他陸地系列型號高出了45倍。
功能簡介：這是一個4行16列64像素?zé)嵯駜x， 觀察角度的熱差異具備 64像素的分辨率，視角為60度，探測距離為3000米，探測深度為50米。
磁傳感器：磁傳感器測量其所在位置的直流磁場強度， 每個傳感器測量其所在位置所對應的軸磁場強度（地質階段），有8個傳感器可同時測量8個不同點的磁場（階段）強度，從而可以快速收集數據。
可以選擇進行熱操作或磁操作，并且通過藍牙將所有傳感器所收集數據與偵測方向信息一起發送到電腦軟件。
雷達系統
以電磁相位讀數系統作為基礎，另一方面，可以自由選用單一深部熱量表或選用 64 像素數字熱傳感器。
磁相讀取系統*對可以檢測金屬或非金屬埋藏物體的精確位置。無論該物體是新物體還是舊物體，都不會干擾磁相讀取，并且每次都能在真實目標中獲得一致的結果。
此外，特別設計的電腦軟件能讓我們對物體是否含鐵或具備高電導率特質有所了解，還可以使用2、3D向我們演示地下已建或已挖掘的隧道以及類似的路線。
本設備可以輕松偵測到部署陣地類型挖掘，尤其在有植物覆蓋或迷彩偽裝的情況下，那些我們視覺上無法看到的區域，本裝置都能提供幫助。
使用熱傳感器為我們提供了能夠偵測冰雪覆蓋的地面下有無異常情況或水中有無含金屬物位置的機會。熱傳感器提供了一個能偵測到空腔及隱藏在空腔或有植物覆蓋偽裝下之恐怖份子，或者被通緝?nèi)嘶蛉后w的機會。
以相位讀數和溫度差測量為基礎，提供了兩個系統中的常規異常檢測。
由先進的異常檢測傳感器和高敏感度的熱傳感器所組成。
可掃描的面積為100米寬100米長，又根據需求可掃描更寬或更窄的區域，在空中飛行時3秒鐘內可掃描400平方米的區域。
土耳其質子ELIC RB-128無人機 性能優勢：
可以檢測地底下埋藏的人造金屬品或者大自然地面層刻蝕而形成的隧道～房間～倉庫）形態，而且在檢測地底下埋藏的金屬品時可以檢測到（鋼筋混凝土～砂漿～巖石～土壤）地下空腔或金屬物品。
此外，還有一個便于偵察密閉空間的菜單選項，用以偵察密閉的屋內或洞穴，例如（室內偵察-室外偵察）
地面條件（潮濕～雪地～冰凍～巖石～崎嶇～礦區）等等，在所有地面條件下都可以完美無誤地工作。
PROTON ELIC RB-128 是PROTON ELIC 的新一代產品，RB-128具有定制的激光雷達和64 像素的熱傳感器，以及4個銫磁多重傳感器與激光雷達傳感器。
RB-128的探測距離為3000米，在良好的土地條件和正確使用下可穿透至50米的深度。配備3D定制自定義程序，擁有3D-4D演示功能，(金屬辨識力、深度檢測、距離信息、計算和標記目標的激光雷達傳感器，可根據要求進行詳細分析提供（數據指南）文件翻譯）
RB-128 / 64 像素?zé)嵯駜x的靈敏度比舊型號的高了64倍，功能更強大，并且還可以在幾秒鐘內在更大的區域屏幕上提供高分辨率。
RB-128 使用了8個已開發 ，先進的多探頭，可以在很短的時間內提供更強大，更清晰的掃描。
得益于激光雷達傳感器，RB-128 可以通過更快的表面識別來提高清晰度，另一方面，還可以讓您在距目標40米遠的位置就能對準目標。
RB-128 配置了功能強大的激光打標可以讓您很容易地標記您的目標位置。
RB-128 配置了5個續航時間長達40分鐘的聚合物電池，此續航時間會天氣條件而改變。
還可用于偵測地雷、爆炸物和異物之類的軍事用途，您可依照需求選擇安裝額外一款RB型號來增強其功能。
土耳其質子ELIC RB-128無人機 產品特點：
?高度可以達到3,280英尺。
?可以顯示具有4D建模的地下室和掩體。
?可以將地下掩體中的物品材料逐一地分類出來。
?使用3個GPS天線的精確定位。
?是唯一一款擁有激光雷達技術的無人機，可以偵測到森林植物掩蓋偽裝下的可疑人員和物體。可以一步一步地跟蹤隔墻的后方的恐怖分子，壕溝內可疑的活動物體，并監視建筑物內恐怖分子的恐怖行動。
?在根據地圖完成給定的任務之后，可以自動返回基地。
?可以揭露恐怖組織隱藏在水面下，部署在涵洞中可疑人員的行蹤。
?可用在所有的軍事活動中。
?可用于消防隊撲滅高層建筑中的火災并防止森林火災。
可以用在以下列的操作和活動中：
?使用在災難與應急管理與國家醫療救援隊之營救傷患行動中，
?使用在森林和深崖搜尋失蹤者的活動中，
?使用在警察組織的各個部門、交通和道路檢查中，
?使用在建筑工程地面施工技術研究中，
?使用在礦物勘探和地質研究中，
?使用中所有軍事活動中。
?適用于探寶愛好者之尋寶活動，并且注意一定是合法的。（不同的金屬會有不同的數值區間來顯示）
土耳其質子ELIC RB-128無人機 相關證書：
RB-128 擁有的證書：
歐盟EC認證證書
ISO9001企業質量體系認證
ISO 14001企業質量體系認證
ISO 22000企業質量體系認證
ISO 45001企業質量體系認證
ISO 27001企業質量體系認證
ISO 10002企業質量體系認證
OHSAS 18001職業健康安全認
土耳其質子ELIC RB-128無人機 技術規格：
相關參數：
| 重量 | 7公斤。 |
| 處理器 | CORTEX-M4內核168 MHz 12位模擬和數字轉換器。 |
| 數據傳輸 | 藍牙115200 2.1 |
| 電壓 | 5伏直流電 |
| 工作溫度 | 20 °C- 60 °C |
| 濕度 | 5% – 75% |
| 防水 | 防水 |
| 電池 | 5伏2.1安培。 |
| 充電時間 | 最少2小時，最多4小時 |
| 手提袋 | 綠色或黑色 GSOHK- 防水，抗沖擊 |
| 電腦 | 與設備一起交付 |
土耳其質子ELIC RB-128無人機 產品應用：
| 與大疆禪思懸臂云臺和相機配合使用， |
| 與大疆如影懸臂云臺搭配使用， |
| 高達34磅的總起飛重量， |
| 支持集成遙控器 Lightbridge 2 |
| 全高清1080p實時監控 |
| 飛行控制器A3 Pro， |
| 可通過大疆無人機App進行控制， |
| 性能提升/模塊化設計， |
| 可折疊設計，易于運輸， |
| 6個飛行電池和六槽充電器 |
3D數據示例：
短隧道
我們稱之為異常地雷的（紅色數據）
掩體和地雷圖像
彈藥圖像
槍械樣本：
（優酷視頻鏈接地址：https://v.youku.com/v_show/id_XNTE0NDc1NTEyMA==.html）
如有需要歡迎來電咨詢，請注明：質子無人機咨詢、土耳其無人機、土耳其質子ELIC RB-128無人機、ELIC RB-128等。
]]>美國威脈vLoc DM2內外業一體化型管道防腐層檢測系統 產品概述：
產品型號：vLoc DM2
產品品牌：美國威脈
產品類別：防火材料
產品備注：管道防腐層檢測系統
美國威脈vLoc DM2內外業一體化型管道防腐層檢測系統 產品簡介：
vLocDM2 內外業一體化管道防腐層檢測系統，采用多頻管中電流衰減法和交流電位梯度法（ACVG）檢測技術，標配 GPS 系統可實時自動測量檢測點距與測點坐標，無需PC 機或 PDA 接收機即可現場實時在接收機顯示器上繪制電流曲線和 ACVG 曲線，實現精確定位防腐層缺陷點，用標配中文版評估軟件對防腐層絕緣性能分級評估雙重功能。現場操作簡單、直觀、方便，真正實現管道防腐層檢測內外業一體化，大大提高了管道防腐層檢測效率。
美國威脈vLoc DM2內外業一體化型管道防腐層檢測系統 產品特性：
自動化檢測
一鍵獲得所有檢測數據
自動采集、存儲、分析數據；
全新作業方式
多頻電流同時測量，數據更穩定、精度更高；
實時繪制電流曲線，快速定位破損點；
實時繪制 ACVG 曲線，精確定位防腐層缺陷點；
整合 GPS 定位數據，接收機顯示屏實時自動顯示檢測距離及測繪光標
自動成圖，測繪一體化
GPS 數據與探測數據同時存儲于接收機；
存儲數據可下載為多種表格文件或圖形文件；
檢測、巡線軌跡圖自動顯示于 Google 地圖；
檢測成果可集成于 GIS 系統，實現檢測與繪圖一體化。
內外業多元管理方式
選配 Redbox 內外業一體化數據終端，現場自動分析
檢測數據并生成檢測報告；
配置 PC 版防腐層評估軟件，檢測數據通過該軟件自動
評估防腐層絕緣性能，對防腐層絕緣質量依據標準分等 級評估，提出防腐層維修建議報告。
超強抗干擾

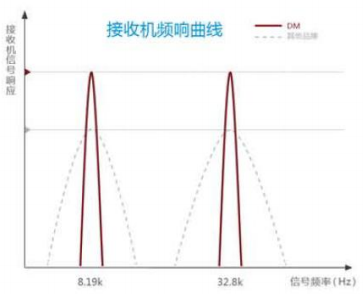

獨有 5Hz 精準濾波技術；
高靈敏度、高穩定性的定位信號；
超強抗干擾能力，更適用于周圍有高壓電線等復雜環境；
150w 大功率發射機
接地條件要求低，不懼干燥土壤；
150w 大功率，保障超長檢測距離；
可拆卸磁靴
磁靴可拆卸，管線探測檢測更輕便。
美國威脈vLoc DM2內外業一體化型管道防腐層檢測系統 產品應用：
vLocDM2 是保障埋地油氣管道安全運行的必配巡檢設備，它可用于：
油氣管道防腐層絕緣性能評估和缺陷點精確定位
重要管道防腐層的定期跟蹤檢測和安全評估
查找和定位管道搭接點、偷油卡子和不明管道
埋地管道的路徑定位和深度測量
新鋪埋地管道外防腐層施工質量驗收

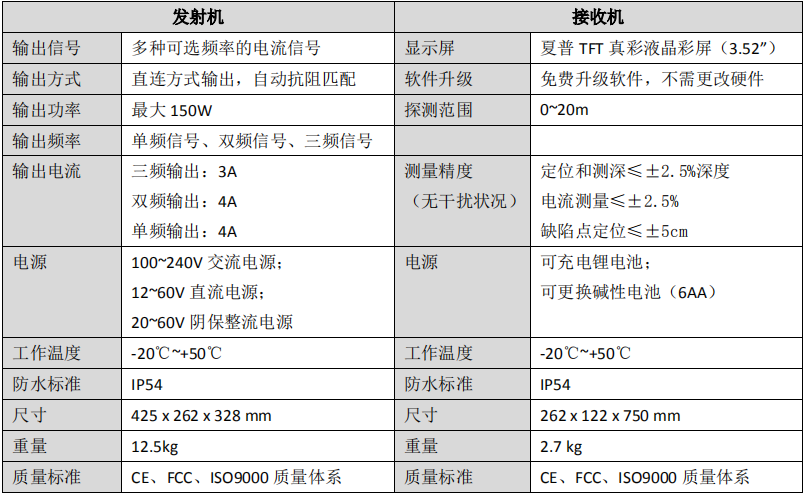

美國威脈vLoc DM2內外業一體化型管道防腐層檢測系統 產品參數：
美國威脈vLoc DM2內外業一體化型管道防腐層檢測系統 相關配置：
標準配置
發射機，接收機，A 字架，接地棒，信號輸出線，交流電源線，直流電源線，USB 數據線
HOLUX 無線藍牙衛星定位接收器，PC版防腐層評估軟件
接收機充電電池及充電器
可選配置
Redbox 內外業一體化數據終端
在線腐蝕監測系統產品介紹：
一、在線腐蝕檢測的目的
建立在線腐蝕監測系統，其意義主要有以下幾點：（1）可以識別腐蝕的高發區間，可以對介質腐蝕性進行實時監測和評估，預防事故的發生，減少非計劃停車，為科學管理與決策提供依據，保證安全管理方面的需要；（2）預測設備壽命，最大化運行周期，保持生產裝置的技術完整性以避免環境污染，避免第三方損傷和意外的生產延誤，保障經濟效益；（3）有利于分析腐蝕原因，了解腐蝕過程與工藝參數之間的關系，優化工藝防腐方案，或評價一些防腐方法的實際效果。
在線腐蝕監測系統由監測探針（探頭/電極）、現場安裝附件及其腐蝕（測厚/PH）變送器、數據處理硬/軟件系統及數據服務器組成；該系統主要功能是采用探針對管線、設備的腐蝕狀況進行在線監測，測試腐蝕的總體腐蝕速率的變化，了解裝置的腐蝕趨勢、介質PH變化、金屬本體厚度變化及評估添加藥劑的效率，調整注入藥劑工藝；由監測系統軟件進行數據處理，繪制總體腐蝕速率曲線圖譜，顯示和計算具體腐蝕數據，分析腐蝕趨勢，為生產裝置的工藝防腐提供參考數據，為設備的安全穩定運行保駕護航。
二、裝置在線腐蝕監測點信息建議表
（待技術方案確認時需現場勘查整理具體安裝部位、溫度等以下空白參數的填寫，現場安裝及實際運行過程中，業主可隨時對現場安裝部位進行調整，系統提供商必須無條件配合提供技術支持，保證系統的平穩有效運行。）
三、系統概述
系統基本組成為：腐蝕探針、PH探頭及測厚探頭、數據變送器及測厚節點、數據通訊轉換器、服務器、及專用操作工具包等。
腐蝕變送器與腐蝕探針安裝在現場，將監測到的信號轉換為相應信號（電感變送器信號：RS-485，PH變送器信號為HART信號）傳送至數據通訊轉換器。數據通訊轉換器安裝在現場機柜室的機柜內，負責為現場腐蝕變送器供電并接收現場腐蝕檢測數據，并將監測數據通過工廠局域網TCP/IP 協議傳送至腐蝕監測數據管理服務器。
腐蝕監測數據管理服務器配有在線腐蝕監測管理軟件，分析診斷軟件，數據報警模塊和數據遠程通訊軟件，用于處理腐蝕檢測數據，給出分析結果并通過工廠局域網發布腐蝕監測數據。工廠局域網的客戶端可通過網頁形式訪問服務器，瀏覽腐蝕在線監測數據。
四、腐蝕在線檢測產品技術參數
- MICROCOR
?電感探針與變送器技術性能指標
MICROCOR是目前全世界范圍內唯一可在任何腐蝕過程的環境下，進行快速、準確測量腐蝕速率的技術。測量可以在各種介質中進行：如導電溶液、非導電溶液、油、霧、氣、多相環境，地下、或水泥中。利用MICROCOR可以清楚地看到一般測量技術所不能檢測到的腐蝕速率的短期變化。這種特點使得MICROCOR成為一種用于腐蝕過程監測，腐蝕過程控制，緩蝕劑效應評價，陰極保護研究的理想測試技術。
- MICROCOR探頭：
MICROCOR探頭采用全焊接技術，密封性好，耐高壓、耐腐蝕能力強。探頭最大承受壓力可達10.3MPa。
探頭使用壽命長：0.5mm/a厚探頭，在10mpy (0.254mm/年)腐蝕環境當中可連續使用1年。
- 技術規格：
- 安裝方式：DN40及以上閥門，閥門連接可采用錐管螺紋連接或法蘭式螺紋短接連接
- 響應時間：0254mm/a=1.1小時；0.254mm/a ≤10分鐘
- 電感探針分辨率：≤5nm
- 電感探針工作條件：
- 介質溫度：0℃~260℃/260℃~450℃可選
- 壓力：0MPa~6.9MPa/6.9MPa~10.3MPa
- 探頭敏感元件：管狀，5mm厚（20mil）
- 探頭敏感元件材料：管道級材料可任意選擇
- 探頭壽命：
- 厚度5mm探頭，有效壽命0.254mm，在0.254mm/a腐蝕速率工況下使用1年
- 探頭防介質泄露措施：一級保護，測量元件與探針一體化焊接。二級保護，探針桿內部充滿阻熱耐壓填充物。三級保護，探針為采用玻璃密封航插，探針密封填料函采用高分子聚四氟材料密封。
- MICROCOR數據變送器：
Microcor高分辨率數據變送器采用密封防爆盒，底部連接插頭為玻璃-鍍金插腳連接，并采用雙重O型密封圈密封，工作電源為24VDC，輸出信號為RS485信號。變送器有測量、邏輯以及電源等模塊組成，所有這些模塊在出廠前都已被標定。其工作原理為電磁感抗測量法（獲得北美、歐盟專*認證，專*號：5,583,426）。
主要性能特點：
- 18位分辨率 1/262144
- 探頭敏感元件阻抗范圍： 1 ～ 50毫歐姆
- 電源： 10到32伏直流電源
- 電流消耗： 17mA@24VDC
- 通訊： RS485雙線，2400波特率
- RS485地址： 0 ～ 31
- 環境溫度： -40℃ ～ +70℃
- 外殼防護等級： NEMA 7 & IP 66/ NEMA 4X
- 重量： 6公斤
- 最高采集速率： 1次/1分鐘
- 最低采集速率： 1次/任意
- 危險區域認證： 歐洲：（CE/ATEX/EMC）CE 0539 II 2G
DEMKO 03 ATEX 0215219
STD EEX d II C T6
Tamb= -40C to +70C
美國/加拿大：Class I, Zone 1, AEx d IIC T6/EX d IIC T6
Class I, Div 1, Groups A, B, C, D
Tamb= -40℃ ～ +70℃
2.腐蝕通訊集中器
腐蝕通訊集中器做為儀表部分的信號集中轉換處理核心，負責為現場設備提供24VDC直流電源，并且將現場數據RS485格式轉換為TCP/IP格式，通過工廠局域網把檢測數據傳送到服務器。
其主要功能如下：
- 能夠集中各個監測儀器數據的分析，自動完成監測儀器數據的請求，事件的記錄等功能；
- 腐蝕監測數據采集集中器采用工業級設計，與外部的通信采用多種隔離方式，包括DC/DC隔離、光耦隔離、變壓器隔離.
3.系統數據服務器
系統數據服務器做為腐蝕在線監測系統的管理核心部分，配置腐蝕在線監測系統專業管理軟件，可實時存儲、計算、顯示監測現場探針監測數據及形成數據與圖譜。
系統數據服務器的主要功能：
- 負責接收、存儲、備份現場變送器上傳的數據。
- 系統采用雙硬盤冗余熱備份，保障數據存儲安全。
- 系統具備守候程序?qū)崟r監控系統軟件運行狀態。
- 系統設置信息可以導出到文件中備份。
- 系統滿足高安全性要求，不影響工廠內部的網絡安全性以及數據保密性。在線探針專用工具
4.在線探針專用工具
技術規格：
- 快速安裝與拆卸
- 易于操作
- 輕型工具
- 1500PSI（3MPa）工作壓力
- 便于攜帶
- COSASCO ? 質量保證
- COSASCO ? 回收工具是一種便于單人操作的輕型工具。在壓力高達1500PSI環境下，它可對探頭、傳感器和注入設備實施安全而可控的插入和回收。
- COSASCO ? 回收工具與RCS可伸縮系統的高壓承壓器、探頭、傳感器和注入設備完全兼容，也與標準的1英寸全尺寸球閥和短接兼容。
- 如同裝在便攜箱里的其他工具和適配器一樣， COSASCO ? 回收工具也容易攜帶和存放。
5.腐蝕在線監測系統專業軟件
功能簡介：
- 腐蝕監測數據與溫度、壓力等數據打包進入服務器
- 將腐蝕監測數據分離、提取、轉換、處理、分析
- 實時更新數據曲線
- 繪制金屬損耗和腐蝕速率曲線圖形
- 點到點腐蝕速率計算
- 實時數據檢測
- 事件日志記錄
- 存檔與輸入數據
五、 ?數據瀏覽共享
在裝置機柜間機柜內安裝1臺腐蝕通訊集中器，接入業主公司腐蝕監測系統網絡，由網絡傳輸信號給腐蝕監測系統數據服務器，系統數據服務器支持遠程訪問，各個現場裝置、廠內科室等的網內計算機皆可通過IE瀏覽器訪問腐蝕監測專業管理軟件進行查詢與操作。
六、 系統集成通訊
腐蝕監測系統支持標準Modbus?TCP/IP通信協議；數據服務器與任意網內計算機終端之間采用標準的TCP/IP通訊協議，與業主公司內部局域網一致。
七、 產品業績表
1.??? 電感探針應用業績表
| 序號 | 工程或項目名稱 | 業主名稱 | 業績時間 |
| 1 | 華北石化腐蝕在線監測系統 | 中石油華北石化公司 | 2014年 |
| 2 | 中石油格爾木煉油廠在線腐蝕監測 | 中石油格爾木煉油廠 | 2014年 |
| 3 | 四川石化腐蝕在線監測 | 中石油華東院 | 2015年 |
| 4 | 呼和浩特石化公司腐蝕在線監測 | 中石油呼和浩特石化公司 | 2015年 |
| 5 | 西部管道公司儲備庫等在線腐蝕監測 | 中石油管道分公司 | 2015年 |
| 6 | 云南石化裝置腐蝕在線監測 | 中石油寰球院 | 2015年 |
| 7 | 陜京一線腐蝕在線監測 | 中石油北京天然氣管道有限公司 | 2015年 |
| 8 | 陜京二線腐蝕在線監測 | 中石油北京天然氣管道有限公司 | 2016年 |
| 9 | 烏魯木齊石化腐蝕在線監測 | 中石油烏魯木齊石化公司 | 2016年 |
| 10 | 陜京四線腐蝕在線監測 | 中石油北京天然氣管道有限公司 | 2017年 |
英國雷迪 PCM+防腐層檢測儀 產品介紹：
產品型號：PCM+
產品品牌：英國雷迪
產品類別：管線探測儀
產品備注：防腐層檢測儀
英國雷迪 PCM+防腐層檢測儀 產品簡介：
RD-PCM+可用于對管道路由定位、深測；對管道外防腐層破損狀況評估；對管道外防腐層破損點定位；對重要管道進行定期跟蹤監測；對新設管道防腐層施工質量驗收；對主管道上分支輸油管進行檢查；對管道陰極防腐保護效果評估。
PCM+系統包括一個便攜式發射機及手持式接收機。發射機和CPS站點連接，可以向管道施加一個特殊的近直流信號。接收機可以在最大30公里（19英里）的范圍內識別這種特殊信號來定位管道的位置和深度。
英國雷迪 PCM+防腐層檢測儀 產品特點：
◆快速定位并有效測量管道防腐層故障
◆定位和測量管道腐蝕的電磁檢測設備逐漸的和GIS系統以及市場上現售的GPS系統結合，提供管道狀況、位置和時間的相對關系的精確記錄，以進行后期的繪圖分析，這是PCM+的主要功能之一。
◆ PCM+對管道進行預防性維護，延長管道壽命，并在早期發現侵蝕。
◆ PCM+系統包括一個便攜式發射機及手持式接收機。發射機和CPS站點連接，可以向管道施加一個特殊的近直流信號。接收機可以在最大30公里（19英里）的范圍內識別這種特殊信號來定位管道的位置和深度。
◆一旦管道被定位，技術人員就可以繪制沿管道的泄漏電流圖，顯示出信號電流大小和方向，從而迅速的確定防腐層破損。
◆確定了管道的破損段之后，使用A字架，可以進一步將破損位置和深度確定在1米（3英尺）的范圍內。
◆ PCM+具有自動信號衰減（ASA），先進電流方向（ACD），以及適應接地補償（AGC）的強大功能，甚至能夠?qū)εc其它金屬結構搭接，存在電干擾或管線密集區域內的管線進行準確、輕松地定位和測繪。并提供PCM電流（ACCA）和電壓梯度（ACVG）的同步測量。實時測量PCM電流（ACCA）和電壓梯度（ACVG）。
◆操作者不需完成“電流跨度”，不需手工計算，就可以確定通常需要直連才能測量的沿管道傳播的CP（陰極保護）電流。
◆ PCM+在任何模式下的測繪信息，也同時儲存和顯示在接收機上，記錄的測繪信息可以使用藍牙傳輸?shù)絇C機或者可選的PDA（和GPS數據連接）上，以圖形格式顯示來進行快速分析。
◆ PCM+及其配套設備是適合管道技術人員最新的準確、快捷和可靠的管道電流測繪工具。

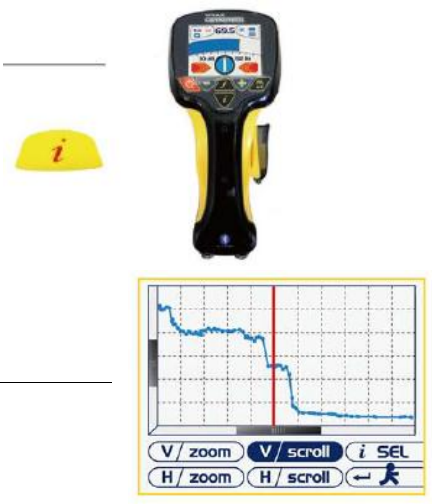

PCM+接收機——手持式接收機即使在復雜擁擠的區域，也可以用來定位管道，測量系統發射機施加的近直流信號的電流強度和方向，然后提供給操作者。
接收機能夠進行需要的運算，同時瞬時顯示結果。提供給操作者一種通過和金屬管道相連來定位防腐層破損以及確定陰極保護系統管道故障點的先進方法。
PCM-Tx發射機——PCM+系統特有大功率發射機，最長探測距離可達30公里（19英里）。最少的管線接入點減少了評估一段管線的時間。發射機有三種操作模式，可以確保對輸配管道系統進行有效的測繪。
PCM+系統功能：
應用藍牙通訊方式，可以實時、批量地接收記錄PCM+接收機的檢測數據；可現場實時顯示埋深、定位電流、PCM電流可自動、手動錄入檢測間距。
現場顯示檢測數據分析曲線，方便判斷多途徑數據自動轉存，與GDFFW軟件無縫連接長達16小時的超長記錄時間可與GPS定位功能配合使用。
英國雷迪 PCM+防腐層檢測儀 產品用途：
◆ 對管道路由定位、測深
◆ 對管道外防腐層破損狀況評估
◆ 對管道外防腐層破損點定位
◆ 對重要管道進行定期跟蹤檢測
◆ 對新建設管道防腐層施工質量驗收
◆ 對主管道上分支輸油管線進行查找
◆ 對管道陰極保護效果評估
英國雷迪 PCMx管道防腐層探測儀 產品介紹：
產品型號：PCMx
產品品牌：英國雷迪
產品類別：管道探測儀
產品備注：管道防腐層探測儀
英國雷迪 PCMx管道防腐層探測儀 產品描述：
防腐和 CPS 專業人員可利用雷迪的 PCMx 系統評估管道涂層的狀況和有效性，查找缺陷和漏涂，識別因接觸其他結構引起的短路。
PCMx 使管道和 CPS 管理人員能夠識別和確定管道預防性維護的優先順序，通過早期識別可能的腐蝕源延長資產壽命。
系統可用于根據 ANSI/NACE SP0502-2010“管道外部腐蝕直接評估方法標準實踐”執行 ACCA 和 ACVG 探測。這些可單獨或同時執行的探測可用于查找并精準定位涂層缺陷或識別因接觸其他結構而造成的短路。
拔除可拆卸磁力計腳即可變身為一臺全功能 RD8100PDLG 管道和電纜定位器。還可捕獲覆蓋深度和 GPS 定位數據。
英國雷迪 PCMx管道防腐層探測儀 產品特征:
■同步探測選項
用戶可選擇同步或分開進行 ACVG 和 ACCA 探測
■可拆卸磁力計腳
變身全功能高級 RD8100 管道和電纜定位器
■集成 GPS
自動捕獲探測日志的 GPS 坐標
■附帶 Android 應用程序
允許在移動時生成圖形，包括后退和前進
■峰值 +
指導箭頭用于快速定位，谷值箭頭用于檢查失真
■Tx-150
信號傳輸距離達 20 英里（30 公里）以上，適用于長距離輸送管道
■eCert
利用 PCM Manager 電腦軟件核實和確認 PCMx 接收機的校準情況
■改進的人機工程學設計
接收機僅重 4.9 磅（2.2 千克），確保全天輕松使用
■1 秒鐘測繪測量
節省時間和金錢
■覆蓋深度
在記錄電流、電壓和 GPS 數據的同時記錄管道深度
■電腦應用程序
提供改良的圖表生成工具
■全新 Tx-25
更小、更輕的發射機，帶可更換電池，是配電網絡的理想選擇
■增強的自檢
檢查接收機的校準情況，為現場用戶帶來信心
■軟件和應用程序
用于 Android 手機或平板電腦的移動應用程序（通過藍牙傳輸數據）
用于電腦的電腦應用程序（通過 USB 傳輸數據）
